    콘크리트 표면차수벽형 석괴댐 기초설계

    1. 일반사항

    • 기초설계의 주요 목적은 기초의 요철 등으로 야기될 수 있는 제체의 부등침하에 의한 제체의 변위 및 차수벽의 균열발생을 방지하는 데 있다.
    • 기초설계는 프린스(Plinth) 기초, 트랜지션존(transition zone) 기초 및 암석존(rockfill zone) 기초의 설계로 구분되며, 프린스의 위치를 결정 할 때는 시추조사를 실시하여 기초상태를 확인한다.

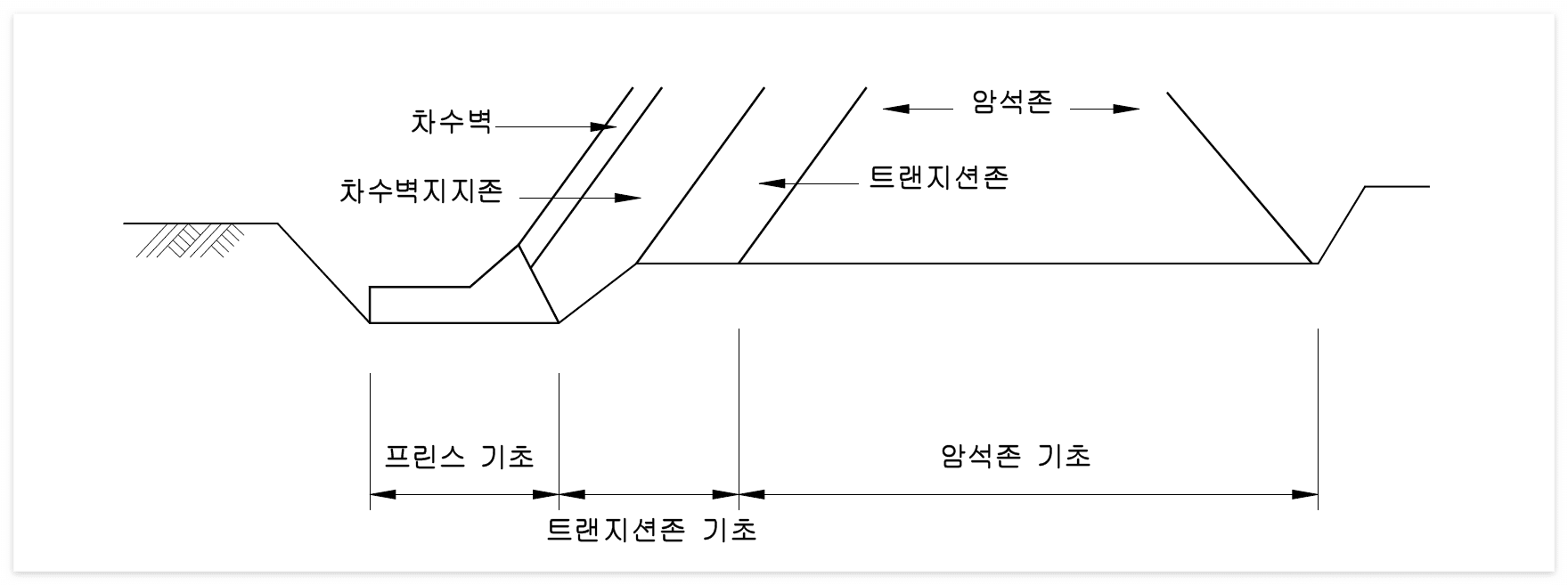

    존 기초의 설정



    2. 기초지반의 평가요소

    • 제체 기초로서 중요한 요소가 되는 지반강도, 압축성, 침식성, 투수성 등에 대하여 허용성을평가한다.



    3. 프린스 및 트랜지션존의 기초

    • 프린스 및 트랜지션존은 원칙적으로 신선한 암반 위에 시공하며, 과도한 동수경사에 의한 재료의 이동과 누수방지를 위하여 다음 사항을 고려한다.
    • 국부적인 지반결함은 침투로 연장, 콘크리트 채우기, 그라우팅 등으로 보강한다.
    • 프린스의 기초부와 댐축 사이의 돌출부분은 응력집중이 발생되지 않도록 고르게 처리한다.
    반응형

    4. 암석존의 기초

    • 암석존의 기초는 제체 하중의 대부분을 부담하므로 암반의 수밀성 증대보다는 제체의 부등침하 방지, 지지력 부족 등에 대처할 수 있도록 한다.



    5. 댐의 기초처리

    • 기초지반의 침하나 누수에 의한 세굴 및 파이핑 현상이 발생하지 않도록 설계한다.
    • 프린스 기초의 암반이 풍화함, 단층대, 균열대 등으로 구성되어 있을 경우에는 세부적인 지질조사를 실시하여 지층 또는 지반의 구성 상태를 확인한 후에 적절한 대응공법을 강구한다.
    • 지층이 풍화된 사암 또는 이암층으로 구성되어 프린스 접촉면에서 침투수 발생이 우려되는 부위에 대해서는 트렌치(trench)를 굴착하고 콘크리트를 채워 침투수 발생을 방지할 수 있도록 한다.
    • 기초 상ㅌ에 따라 기초처리는 침투장의 연장, 콘크리트 채우기, 그라우팅의 처리로 크게 나누어지며, 개별적으로 적용하거나 이를 상호 연계한 처리방법을 채택할 수 있다.



    출처 : 댐 설계기준
