단위유량도의 분포그래프와 순간 단위유량도

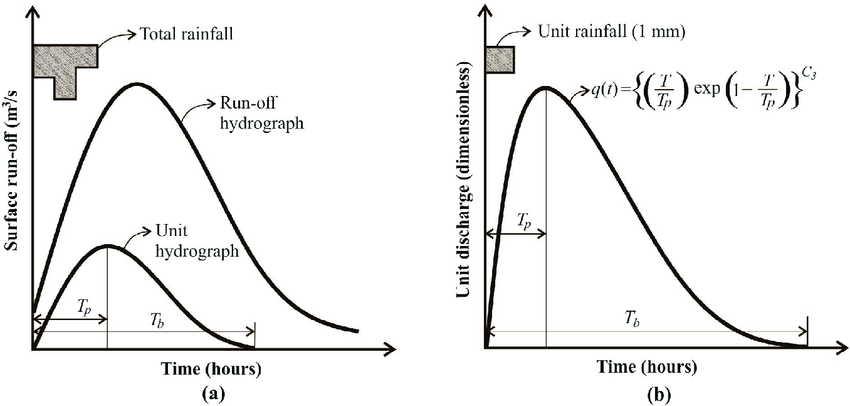

단위유량도

단위유량도의 분포그래프

1935년 M. Bernard는 단위유량도의 무차원 형태를 제안했습니다. 수문그래프의 각 지표는 특정 시점의 유출량의 수문곡선의 총 유출량으로 나누어 다른 시점의 상대적인 백분율 값을 나타냅니다. 이를 단위유량도의 분포 그래프라고 합니다. 그래프 아래의 면적은 100%이며, 이 그래프는 강도에 관계없이 유역에서 동일한 기간의 모든 강우에 대해 적용됩니다.

반응형

순간 단위유량도

1943년 Clark은 라우팅 분석에 순간 단위유량도의 개념을 사용했습니다. 강수량 초과 지속시간이 0에 가까워지면 순간 단위유량도(IUH)가 생성됩니다. 이는 한 유역에 1단위 강우량 초과가 즉시(무한히 짧은 시간 내에) 적용되어 생성되는 단위유량도 입니다. 이는 분석의 목적으로만 사용되는 가상의 상황입니다. 강우지속기간 효과가 제거되었으므로 IUH는 유역 자체의 특성을 비교적 객관적으로 나타낼 수 있습니다. 또한 지속기간이 다른 강우는 다양한 수문형태를 생성하기 때문에 지속기간과 무관한 IUH는 유역에 한정적입니다. 이는 단위유량도의 기본이 되는 선형이론에서 비롯됩니다. 1960년 이후 여러 연구에 따르면 IUH는 강우마다 다르며 수문곡선의 속성에는 비선형성이 존재합니다. 하지만 이러한 단순화된 개념은 여전히 매우 유용합니다. IUH를 결정하려면 강우에 대한 유역의 데이터와 수문곡선이 필요합니다. 그 후 IUH를 사용하여 단위유량도를 계산할 수 있습니다.
