우수유출저감시설 배치계획시 고려사항

우수유출저감시설의 설치목적에 따른 효과를 최대화하기 위해서 배수구역내 지역구분에 따라 적합한 시설을 설치하여야 한다.
(1) 보수지역 : 우수를 일시적으로 침투 또는 체류시키는 기능을 치수상 확보하거나 증대시킬 필요가 있는 지역
(2) 유수지역 : 우수 또는 하천의 유수를 유입시키고 일시적으로 저류하는 기능을 확보할 필요가 있는지역
(3) 저지지역 : 배수구역내 우수가 체류하여 하천에 유출되지 않고 하천의 유수가 범람할 우려가 있는 지역 중, 적극적으로 침수방지를 도모할 필요가 있는 지역으로, 지형상으로 홍수의 범람원이 이에 해당된다.



배수구역내 우수유출 저감시설의 효과적인 배치를 위해서는 지역에 맞는 저감시설을 선택하여 설치하도록 함이 경제적 효과가 있을 것으로 보며 그 「예시」는 다음과 같다.



• 보수지역 : 침투시설, 지역내 저류시설
• 유수지역 : 지역외 저류시설(전용조정지, 겸용조정지), 고지대의 우수를 유입시켜 운동장, 공원, 주차장, 도로 등에 지하저류 등
• 저지지역 : 배수펌프장, 기존시설을 이용한 침수형 저류시설

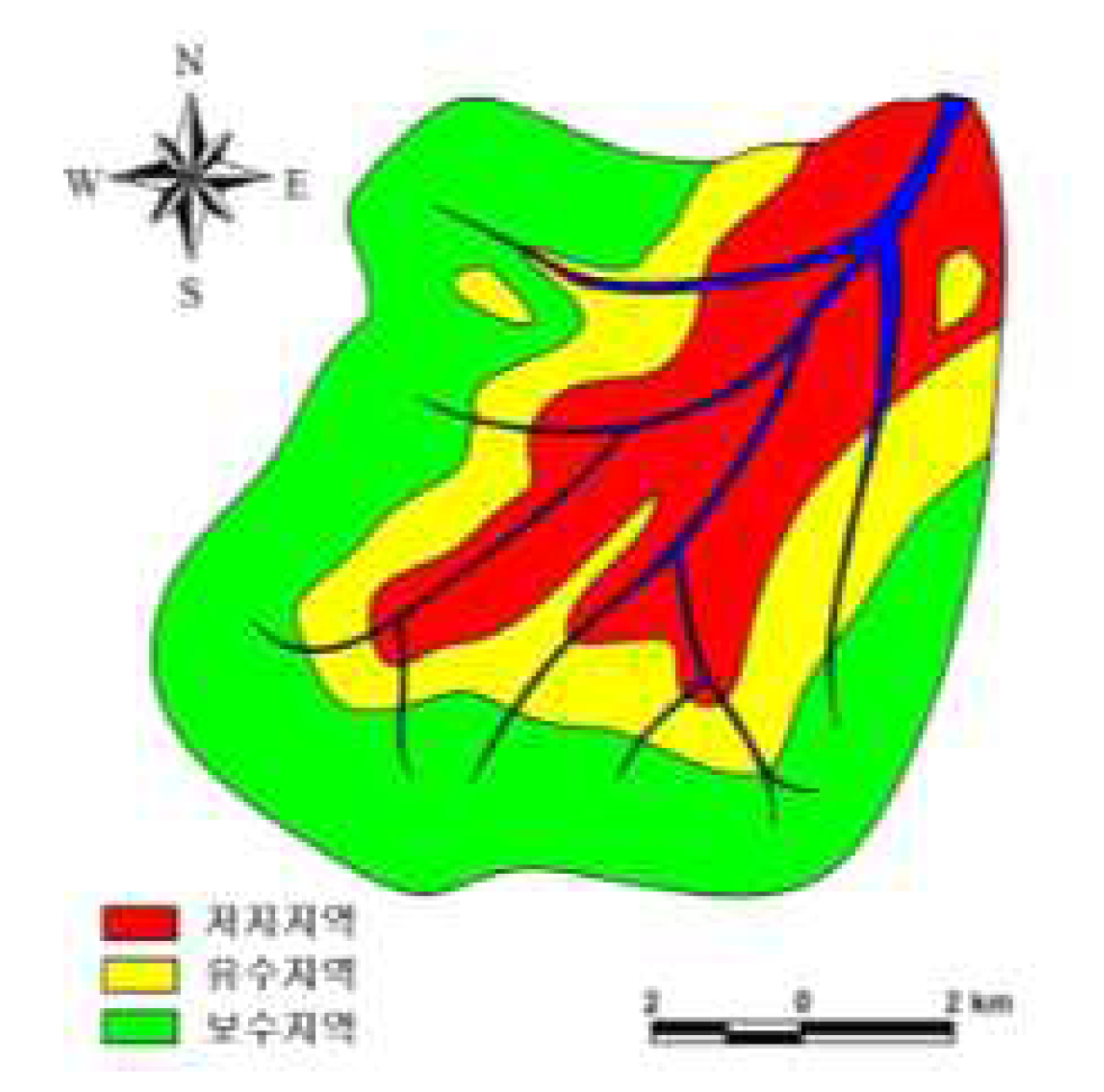

저지대의 자연형 저류, 배수구역 내 지역구분



침투형시설은 해당지역 지반의 투수계수, 해당지역의 경사도, 선행강우조건, 유지관리에 따른 침투능 저하 등, 여러 변수로 인하여 저감효과를 명확히 정의하기가 어려우므로 저류시설을 기본형식의 형식으로 채택하고 추가적으로 침투형 시설을 설치할 것을 권장한다.



반응형



단계별 고려사항(지역외 저류시설)

단계	고려 사항
계획수립시	적절한 홍수조절로 하류부 침수방지 방류하천의 홍수량 저감효과 주변환경과 조화로운 계획 수립 경제적인 계획수립 저류조 다목적 활용방안 검토(우수이용 등)
시설계획시	수문개폐 등 인위적인 조작을 최소화 연속되는 호우에 대처하기 위한 신속한 저류수의 배제 상시 우오수의 처리 설계빈도 이상의 홍수에 대한 대처



형식별 고려사항(지역외 저류시설)

구분	On Line 저류방식	Off Line 저류방식
특성	관거, 또는 하도내 저류시설 설치 모든 빈도에 대해 유출저감 가능 첨두홍수량 감소 및 첨두 발생 시간 지체 Off Line에 비해 상대적으로 큰 설치규모	하도외 저류시설 설치 On Line에 비해 상대적으로 적은 설치규모 첨두홍수량 감소 저빈도의 홍수에 대해 저감효과 미흡

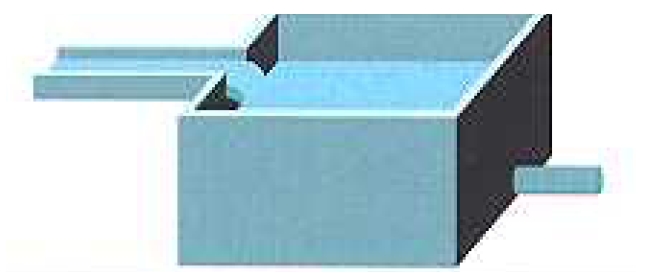

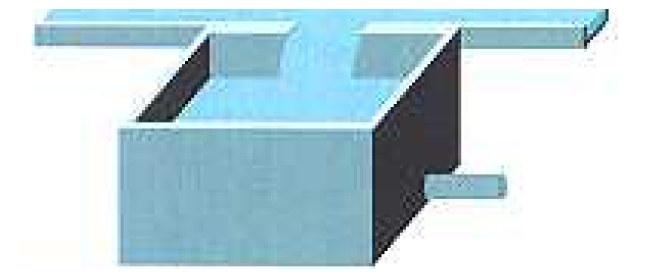

모식도

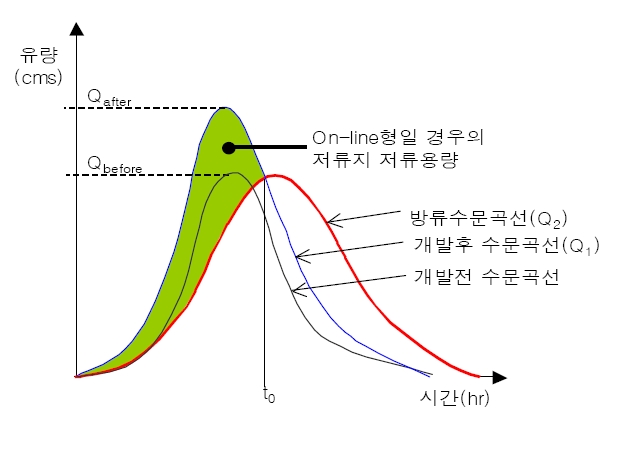

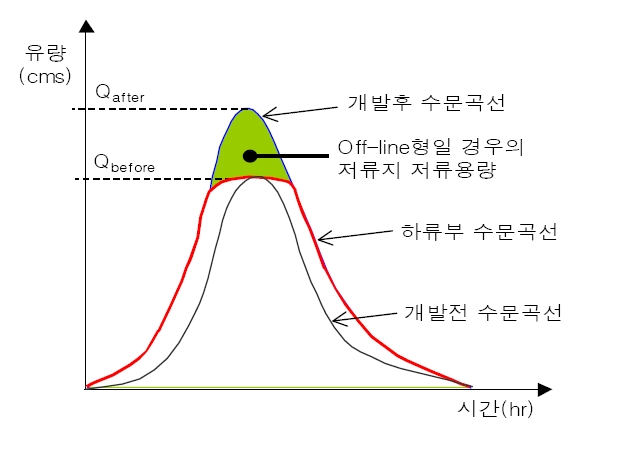

유출저감효과 그래프



출처 : 우수유출저감시설의 종류·구조·설치 및 유지관리 기준
