1. 개요

1. LID 기법을 적용하기 위해서는 해당 유역에 대한 충실한 기초조사 후 계획을 수립하여야 한다.
2. LID 기법 적용의 목적인 개발에 따른 수문학적 변화 최소화를 위해서는 개발 전후의 수문상태에 대한 세부적인 조사와 아울러 관련 개발계획을 검토하여야 하며 필요한 기초조사는 다음과 같다.

• 관련 상위계획 및 문헌조사
• 유역현황 및 수리수문조사
• 토질 및 지반조사
• 토지이용 및 정밀토양조사



2. 관련 상위계획 및 문헌조사

1. 도시기본계획, 도시관리계획, 지자체별 건축조례 등 LID 기법을 적용하고자 하는 대상지역의 관련 상위계획을 검토한다.
2. 신규 도시조성사업의 경우 개발계획 승인도서, 토지이용계획 분석을 통해 개발 전후 토지이용 변화를 분석한다.
3. 유역종합치수계획, 하수도정비기본계획, 하천정비기본계획 등 치수 관련 상위계획을 조사하여 LID 기술요소의 용량 및 종류 선정 시 기초자료로 활용한다.
4. 전략환경영향평가 보고서, 환경영향평가 보고서 자료를 통한 수질 및 오염원에 대하여 조사하고 LID 기법의 최적위치 선정 시 기초자료로 활용한다.
5. 기존 우수유출저감시설의 활용방안 마련을 위해 유수지, 저류지 등의 기반시설 현황을 조사한다.
6. 국내 유사 사례를 분석하여 대상 부지에 활용할 수 있는 방안을 모색한다.



국내 LID 기법 적용사례 및 특징

구분	대상	적용기술	특징
신규 도시조성 사업	광교 신도시	인공습지, 함양지	- 초기 빗불 5mm 침투, 저류
	아산탕정 신도시	식생수로, 침투도랑, 침투측구, 인공습지, 투수/잔디블록	- 국내 최초 분산형 빗물관리 시스템을 적용한 도시조성 사례 - 국내 최초로 LID 기법을 이용한 비점 오염원 설치신고
	평택고덕 신도시	식생체류지, 잔디블록, 침투도랑, 투수포장, 식생체류지, 나무여과상자, 인공습지	- LID 기법 적용 면적(82,000㎡)에 해당하는 녹지율 하향조정 인센티브
	부산 에코델타시티	침투통, 식생수로, 식물재배화분, 식생도랑, 나무여과상자	- 친구수역 특별법에 의한 LID 기법 적용
	행복도시	침투측구, 투수포장, 식생수로, 빗물정원, 침투도랑, 침투통	- 환경부와 행복청의 MOU체결에 의한 행복도시 6생활권에 LID기법 전면 도입 - 국내 최초 관계기관 협의를 통한 빗물 관리 목표량 설정
환경부 그린빗물 인프라 조성사업	충북 오창, 전북 전주	식생수로, 침투도랑, 투수블록, 나무여과상자, 옥상녹화	- 빗물유출제로화 1, 2단계 시범사업으로 추진하여 효과검증 및 교육장 활용 중
	대구시 (북구청)	나무여과상자, 식물재배화분, 투수블록, 빗물정원	- 대구시 북구청사 리모델링 사업 시 그린빗물인프라 적용
	수원시 (장안구청)	빗물저류조, 옥상녹화, 투수블록	- 수원 장안구 청사에 그린빗물인프라 적용
	대전시 (시청사)	식생수로, 침투화단, 투수블록, 나무여과상자, 옥상녹화, 빗물정원	- 대전광역시청사에 그린빗물인프라 적용
기존도시	서울시 빗물관리 기본계획	침투시설, 빗물이용시설	- 국내 자치시 최초 빗물관리계획 수립 - 빗물관리목표량 620mm 설정(표면유출 기준) - 대상면적 : 건물, 건물을 제외한 부지 면적
	서울시 (각 자치구)	침투빗물받이, 침투트렌치, 투수블록	- 구도심의 침수지역을 대상 - 기존 빗물받이를 침투빗물받이(800여개소)로 교체 - 보도 : 2014년부터 투수포장 의무화 - 8m 이하 도로 : 2017년뷰토 투수포장 의무화
	서울시 (마곡지구)	투수포장, 식생수로, 침투트렌치, 침투측구, 인공습지	- 서울시 "물순환 회복 및 저영향개발 기본조례"에 의거 조성하는 첫 번째 사례 - 2013년 1월부터 13개 부서가 협력하는 "빗물관리 T/F팀" 운영 중 - 물순환시민위원회 구성



3. 유역현황 및 수리수문 조사

1. LID 기술요소 적용을 위해 유역현황, 기상특성, 강우유출, 피해현황 등을 조사하여 해당 유역 입지 타당성 효과 검증을 위한 기초자료로 활용한다.
2. 개발에 따른 수문학적 변화 최소화를 위해 개발 전후의 수문상태에 대한 분석을 실시하여야 하며, 분석결과는 빗물관리 목표량 설정의 기초자료로 활용한다. 재해영향평가 대상 사업은 동 검토서에서 분석한 수리·수문 자료를 활용할 수 있으나 기타 개발사업의 경우 별도의 수리·수문 분석이 필요하다.
3. 수리·수문 현황 분석을 위해서는 인근 지역 기상관측소를 선정하여 강우량, 증발량 등 기상자료를 조사하고 강우분석을 통하여 용량산정, 유출 및 저감효과 분석의 기초자료로 활용한다. 이전의 홍수, 태풍 등으로 인한 피해현황 및 침수 피해현황을 조사하여 침수지역에 타당한 시설계획을 위한 기초자료로 활용한다.

반응형

4. 토질 및 지반조사

1. LID 기술요소 선정을 위해 토질 및 지반조건에 대한 조사를 시행한다. 문헌조사를 시행하고 필요시 시추조사, 현장시험 및 실내시험 등을 시행한다. 지질현황, 투수계수, 지하수위, 토양오염도 등을 조사하여 기술요소 선정시 기초자료로 활용한다.
2. 전국의 토양특성이 정밀 조사된 농촌진흥청의 토양군 분류 기준에 따라 SCS 수문학적 토양군 A, B, C, D로 분류된 정밀토양도를 조사하고 TYPE별 토양특성에 따른 수문학적 토양군 분류기준을 참조하여 최적위치 및 기술요소 선정을 위한 기초자료료 활용한다.
3. 지형 및 지질조사를 통하여 지형, 경사, 지질에 적합한 시설계획 수립의 기초자료로 활용한다.
4. 지하수위 조사를 통하여 침투시설 등 지하수위를 고려한 시설계획의 기초자료로 활용한다.
5. 현장시험 및 실내시험으로 투수율, 간극비, 포화도, 흙의 침강분석 등을 분석하여 토질 특성에 맞는 계획수립 기초자료로 활용한다.

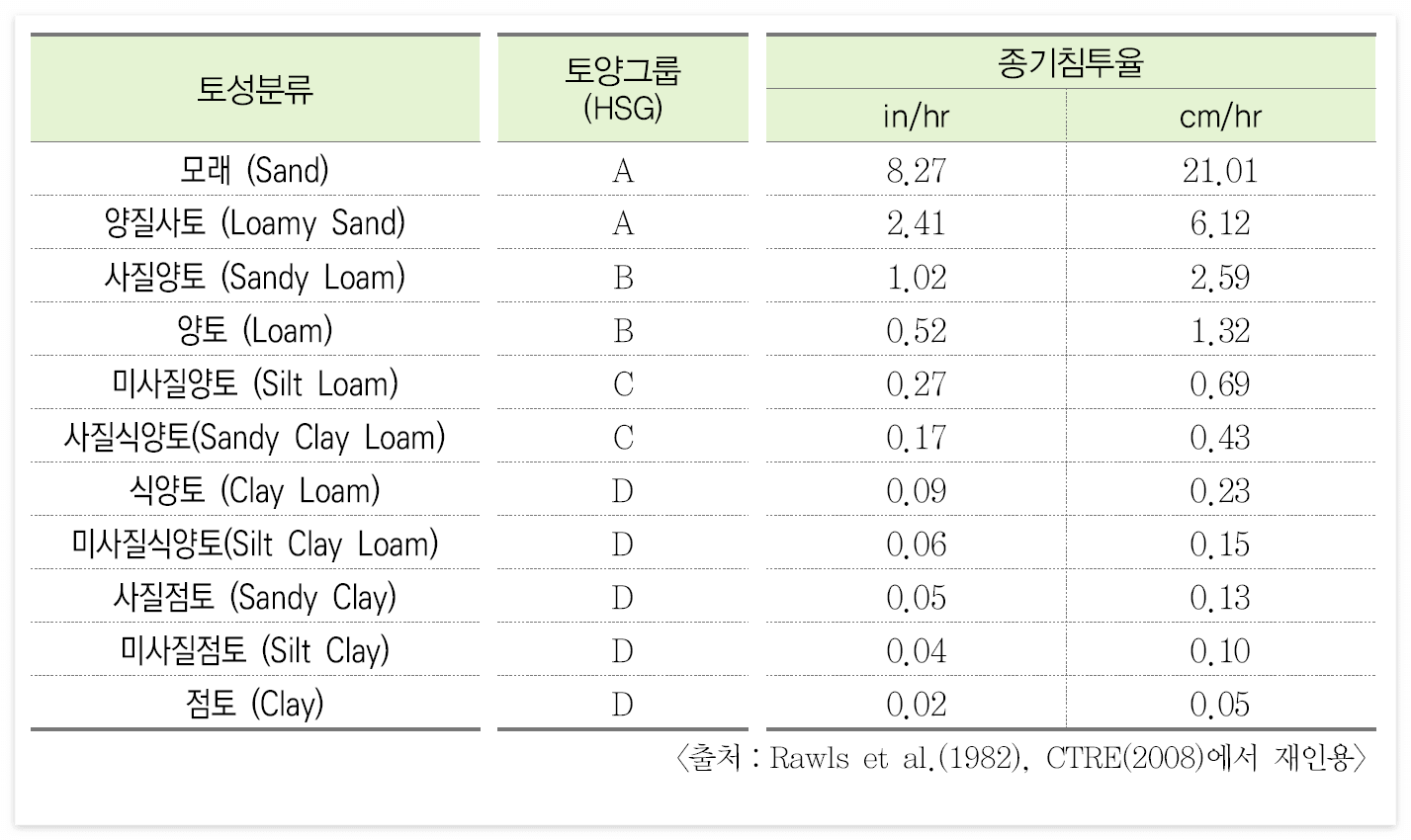

NRCS 수문학적 토양그룹

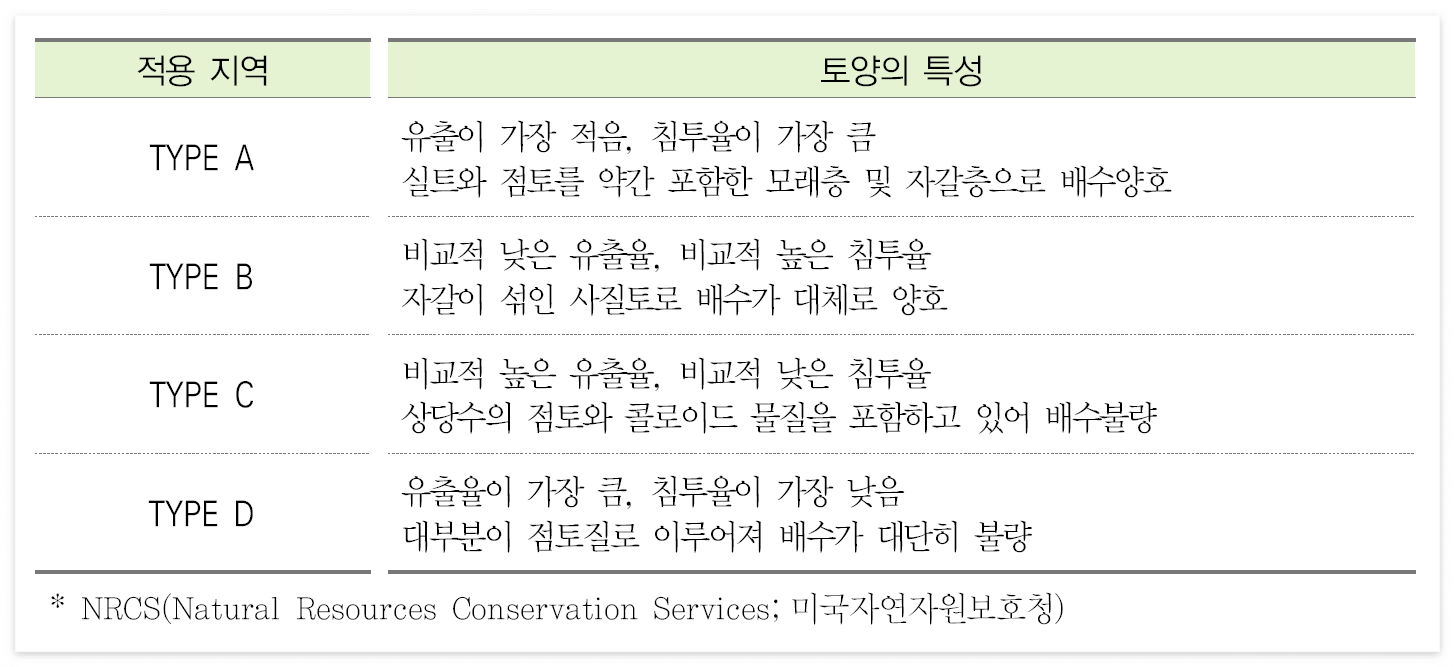

NRCS 수문학적 토양특성

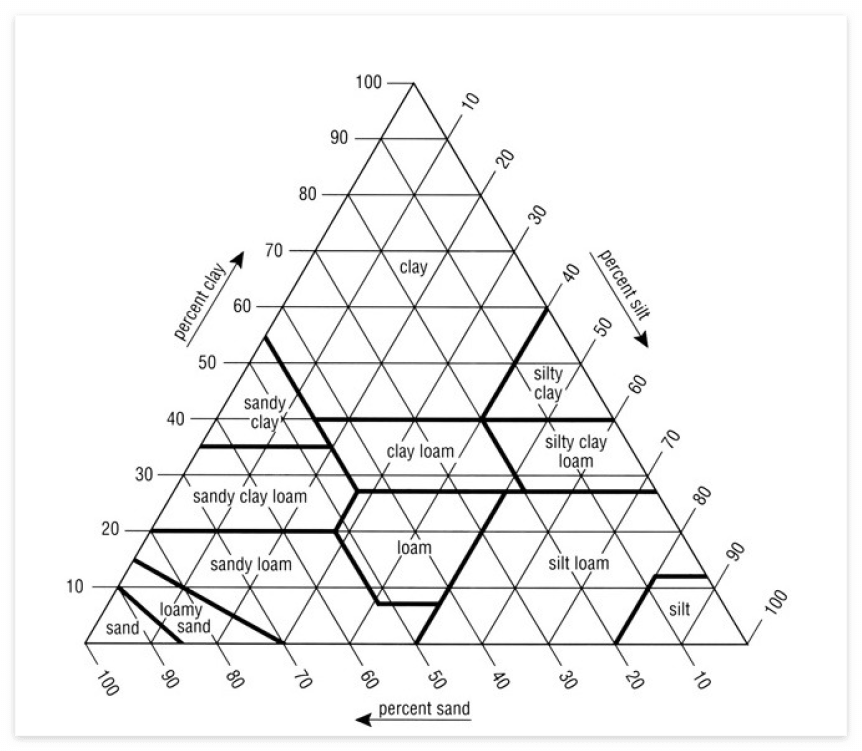

USDA(미국 농무성) 토성분류(CTRE, 2008)



5. 토지이용 및 정밀 토양조사

1. 토지이용조사를 통하여 전, 답, 임야, 대지 등의 지목을 조사하고 개발사업(도로, 단지, 택지)을 중심으로 오염이 집중되는 곳을 조사하여, 정밀 토양조사를 통해 토양의 배수특성(강우유출 특성)에 적합한 LID 기술요소가 계획될 수 있도록 한다.
2. 토지이용도는 대분류 1/50,000, 중분류 1/25,000, 세분류 1/5,000의 지도로 구분되며 각각 토지피복특성이 반영된 토지이용도를 조사하여 기초자료로 활용한다.
3. Arc GIS를 활용하여 유역의 지형, 경사도, 토지이용상태 등의 유역요소를 조사할 수 있다.

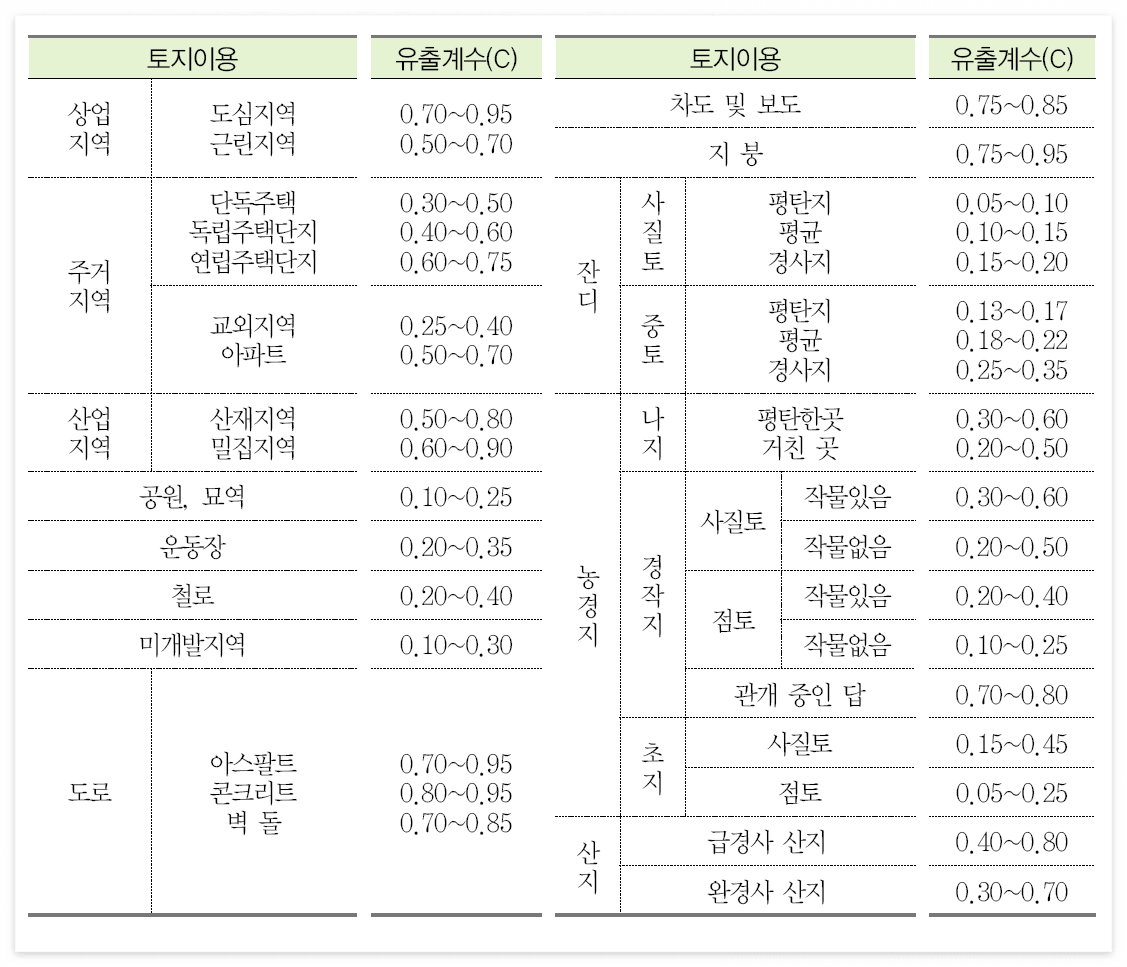

토지이용 현황에 따른 합리식 유출계수 범위(Ponce, 1989)



출처 : 저영향개발기법(LID) 설계 가이드라인
