토질·지하수위 조사

기존자료에서 부족한 부분이나 빠진 부분을 보충하고, 시설물을 설치할 지반에 대해 지하수위의 분포 및 토양 물성치를 파악할 목적으로 필요에 따라 보링, 샘플링 및 토질시험 등을 실시한다.



(1) 보링

기계보링

기존의 보링자료나 지반도 등의 자료가 없을 경우에는 필요에 따라 기계를 시용하여 보링을 설시한다. 보링은 각 서로 다른 지형마다 1개 지점 이상 실시하고 원칙적으로 10m 이상 깊이까지의 토질을 조사하도록 한다.



오거보링

현장침투시험 지점마다 토질 및 지하수위 관측을 위하여 오거보링을 실시한다. 오거보링은 원칙적으로 침투 대상층 아래의 불투수층 또는 지하수위를 확인하는 깊이까지 굴착하고, 현장침투시험 전·중·후에서 지하수위(저수위)를 측정한다. 단, 오거보링에 따른 굴착 심도에 한계가 있는 점에서는 3m이상 최대 10m를 목표로 하며, 오거 구멍의 위치는 롬층에서는 4m~10m, 사질층에서는 10m간격으로 배치한다. 오거보링 구멍을 통하여 지하수위를 관측하기 위해서 구멍이 막히지 않도록 원통형 파이프를 50cm 깊이로 삽임해 둔다.



보링 결과의 정리

보링 지점수가 어느 정도 정리되어 있는 경우에는 조사 대상 지역에 관한 표층지반 평면도 및 단면도를 작성하고, 현장침투시험 결과나 지하수위 분포의 해석에 이용한다.

반응형

(2) 토양물성의 파악

샘플링

토질·지질의 확인 및 실내토질시험을 실시하기 위해서는 침투층의 토양을 채취하여야 한다. Bore-hole 법을 이용하는 경우 오거 굴착시에 채취되는 교란토를 시료로 사용한다.

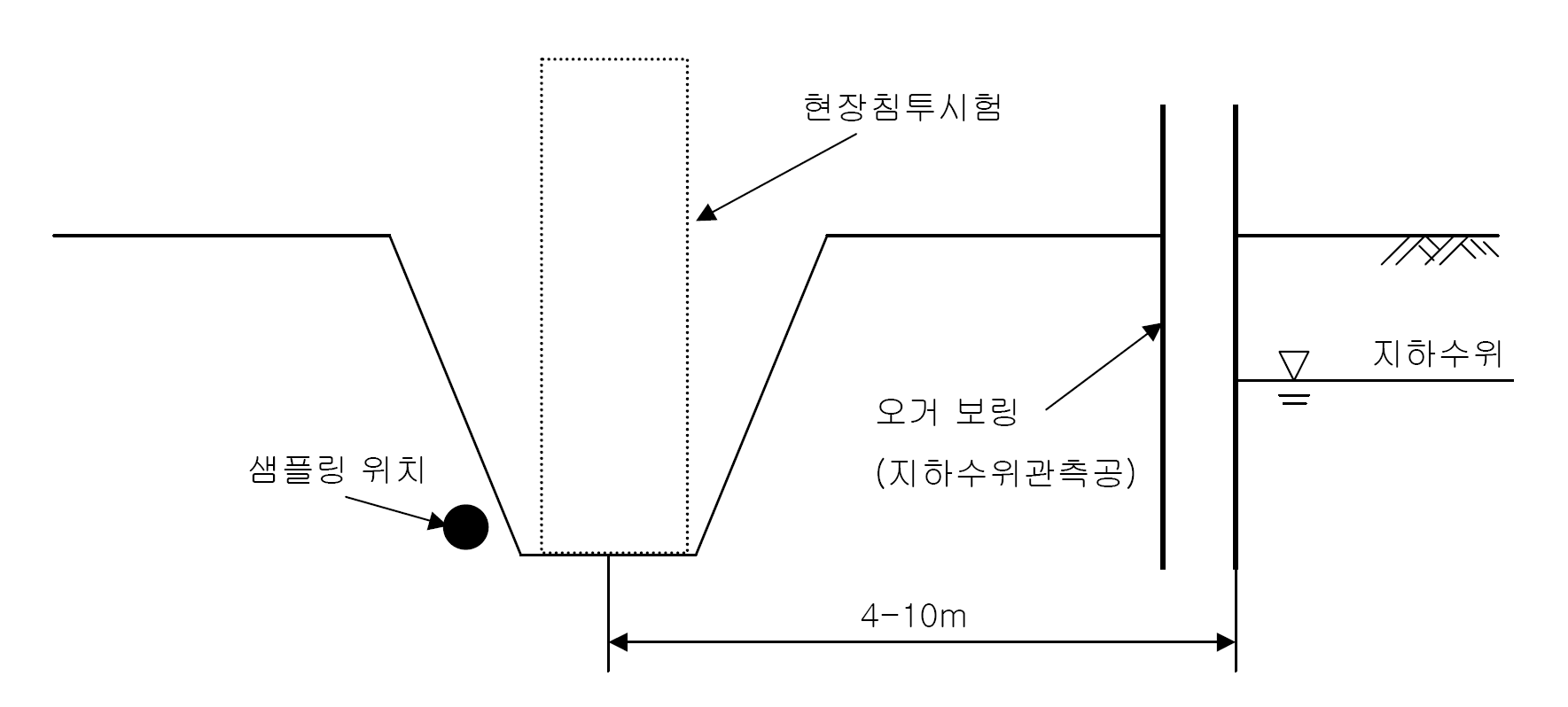

오거보링 및 샘플링 위치



실내토질시험

침투면의 지층으로부터 채취한 교란 시료에 대하여 다음과 같은 실내토질시험을 실시하고, 토양물성의 평가에 이용한다.

• 흙의 입도시험
• 흙입자 비중시험
• 흙의 함수량시험



실내토질시험 결과에 근거한 토양 물성 파악

흙의 입도시험에 따라 구해지는 입도분포로부터 간이 포화투수계수를 구하는 여가 가지 제안된 방법을 이용하여, 실내토질시험 결과를 근거로 포화투수계수를 추정하며, 20% 입경(D20)과 포화투수계수 관계 및 토질과 포화투수계수관계를 이용하여 투수계수를 산정한다.



(3) 지하수위(저수위) 파악

지하수위가 높은 경우는 침투 능력에 큰 영향을 주게 되므로 필요에 따라 지하수위를 조사하여야 한다. 투수성이 적은 지반인 경우 침투시설을 통한 강제적인 우수주입에 따라 지반내 저수대가 생기가 되고 이 저수대가 일시적인 지하수면이 될 가능성이 있기 때문에 이러한 저수대가 생기는지의 여부를 확인할 필요가 있다. 저수대의 위치를 파악하기 위해서는 강우 후 비탈면 등의 노두를 관찰함으로써 물이 밖으로 배어나가는 층을 대략적으로 파악할 수 있으며 현장침투시험시 굴착한 오거 구멍을 이용하여 저수대의 유무를 조사할 수도 있다.
