설계강우 시간분포

설계강우 시간분포

(1) 설계강우의 시간분포 방법은 Huff 방법을 활용한다.
(2) Huff 방법 적용시 분위는 「설계홍수량 산정요령(국토교통부)」 등에서 추천하는 3분위를 채택한다.

• 설계안전 측면에서 종종 검토되는 교호블록방법은 전체 지속기간이 정해지면 누가지속기간별로 모두 동일한 재현기간이 되는 구조이므로 실제 호우사상에 비해 첨두부의 비율이 커지는 문제점을 가지고 있기 때문에 사용하지 않고 Huff방법을 활용한다.
• Huff 방법 적용시 1~4분위 채택에 따라 홍수량의 차이가 매우 크게 발생하는데, 홍수량 산정의 안전성과 극단배제 등을 고려하여 3분위를 채택하는 것이 권장된다.
• Huff 방법의 회귀식을 나타내는 그림은 원자료를 단순히 선으로 연결한 것을 제시해서는 안되며, 다음 그림과 같이 원자료와 회귀식으로 나타내에 회귀정도를 육안으로 판별할 수 있도록 하여야 한다.

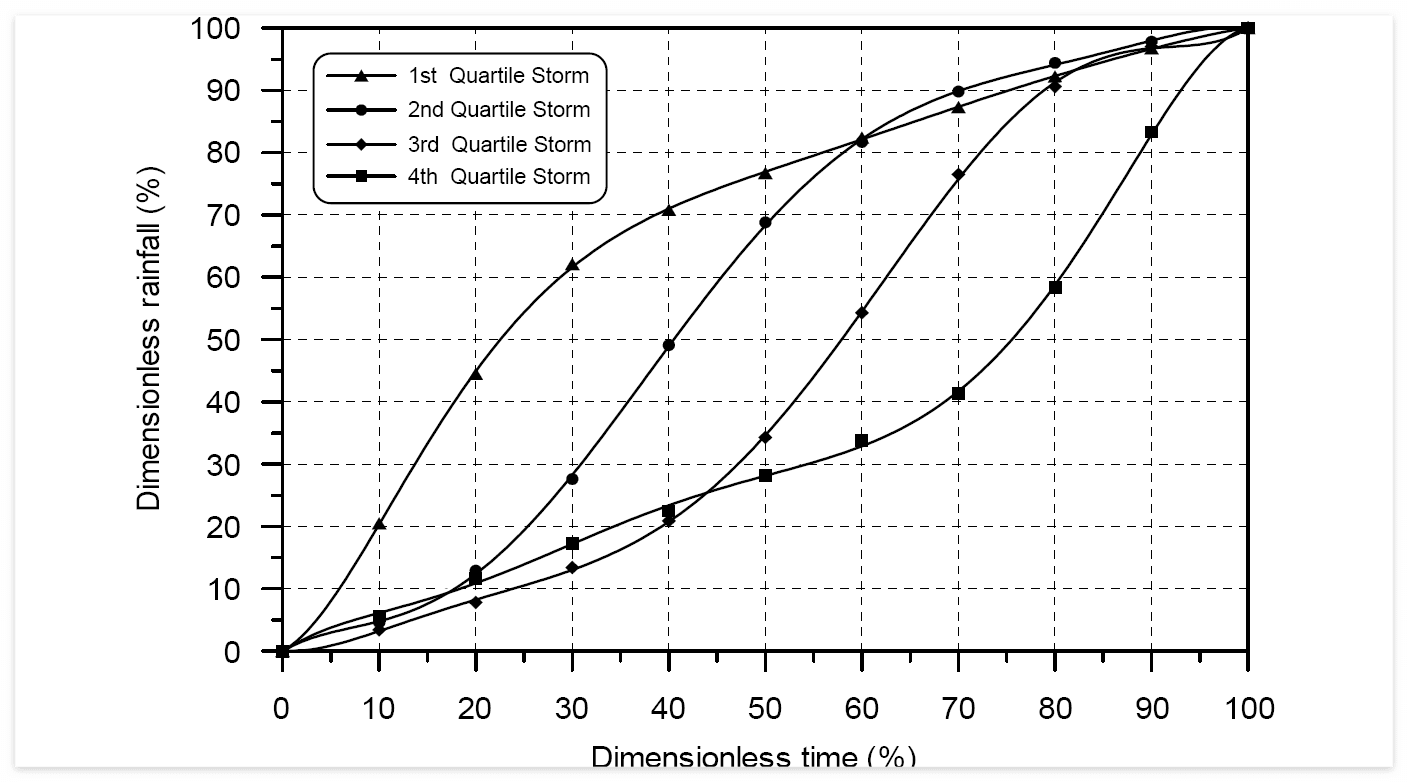

Huff 방법의 회귀곡선



반응형



• Huff 방법의 회귀곡선식은 차수별로 결정계수의 차이가 미미하고, 결정계수가 높은 것과, 전반적인 회귀경향이 양호한 것과는 관계가 없기 때문에 무조건 6차식을 채택하거나 5차, 6차, 7차 등으로 회귀분석한 후 결정계수가 높은 차수를 채택하는 것을 지양하여야 한다.
• 또한, 무조건 6차식을 채택하기에는 상기 그림과 같이 3분위 끝부분이 굴곡지는 현상이 나타날 수 있는데, 이런 현상이 심한 경우에는 최대 강우강도가 이 부분에서 발생되는 문제, 음의 강우강도가 발생하는 문제 등이 발생하게 되므로 회귀곡선식의 차수를 인접한 5차나 7차로 변경하여 이러한 부분을 개선하여야 한다.
• Huff 방법을 회귀식으로 회귀하면 X축 100%에서 Y축 값이 정확하게 100%가 아닌 경우가 대부분이며, 강우총량이 다소 변화하는 현상이 발생하게 되므로 X축 100%에서의 차이를 나누어 배분하는 방법 등을 적용하여 보완하는 것이 필요하다.
• 한편, 최종 100%에 맞추기 위하여 끝부분에서 증가시키는 방법은 강우의 시간분포에서 최대강우강도가 끝부분에서 발생하는 문제가 생기므로 지양한다.
• 상기 회귀와 관련된 제반 문제는 전체 구간을 소구간별로 나누어 저차수의 다항식으로 매끄러운 함수를 구현하는 방법인 Spline 방법중에서 Cubic Spline 방법을 해결할 수 있다.



출처 : 재해영향평가등의 협의 실무지침
