① 지하공간의 침수 방지대책으로 출입구에 방지턱을 설치하여도 지하 침수를 완벽하게 방지하지 못하는 경우 방수판 또는 모래주머니를 설치하여야 한다.
② 방수판은 자동 운행이 가능한 상태가 되도록 설치하여야 하며 방수판 설치가 여의치 않는 경우 모래주머니를 활용토록 하고, 모래주머니는 비상시 원활한 활용을 위하여 충분한 양을 출입구 주변에 비축하여야 한다.

• 지하시설 유입구에 방지턱을 통한 지하시설내 침수를 방지하는 것이 통상적이지만 적정 높이 이상의 방지턱 설치가 어려우므로 방지턱을 넘어 유입되는 물을 차단하기 위하여는 방수판을 설치하여야 한다. 지하시설의 크기기 적거나 불가피하게 방수판을 설치할 수 없는 경우에는 지하시설 출입구에 모래주머니를 준비하여 비상시 사용할 수 있도록 해야 한다.
• 모래주머니는 영구적인 조치라기 보다는 임시적 조치경향이 크고 방수판과 같은 효과를 기대하기 어렵다. 모래주머니 설치시 모래주머니의 하단과 상부를 비닐로 둘러싸서 물의 틈새 유입을 줄이고 모래주머니 뒷부분에 배수펌프를 설치하여 유입되는 물을 바로 외부로 방출시켜야 그 효과를 극대화 할 수 있다.
• 출입구에 방수판은 작동방식상 자동식과 수동식으로 구분할 수 있다. 열리는 형태에 따라 부착 고정식, 여닫이식, UP-DOWN 식으로 나뉘어 있다. 방수판의 경우 지하철과 같은 시설물에는 보통 자동식이며 여닫이식 문의 형식으로 적용하고 있으며 국내 지하철 출입구에도 최근 설치되고 있다. 일반주택의 경우 수동식 방수판 중 출입구의 구조에 맞는 열리는 형태를 선택하여 설치한다

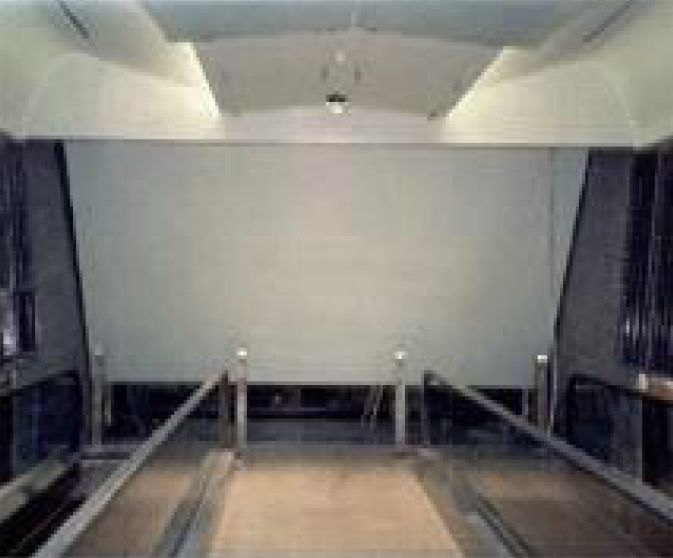

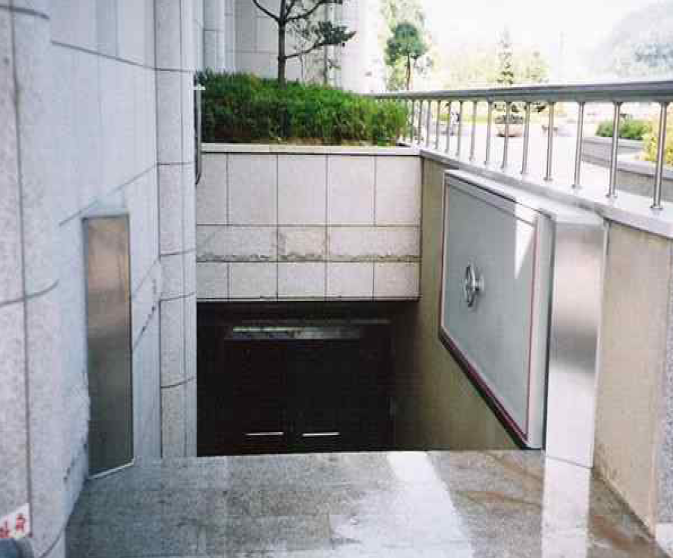

지하철 5호선 오목역의 방수판	삼척시립박물관의 지하출입구 차수문

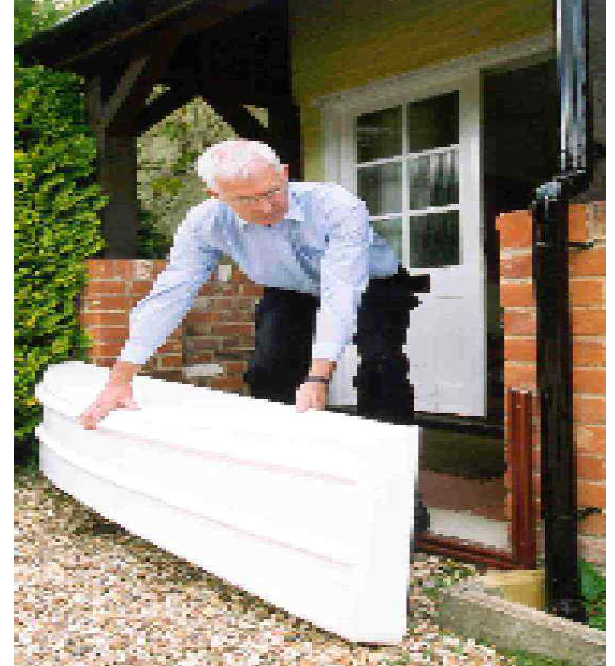

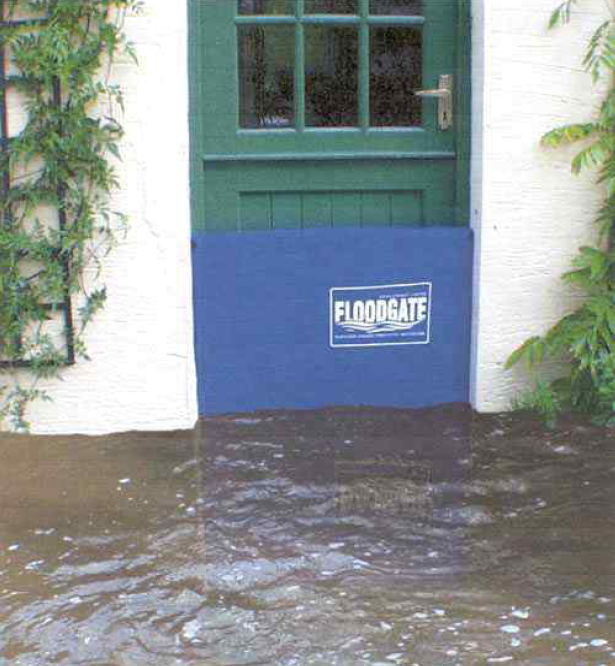

영국 환경청에서 소개된 방수판(1)	영국 환경청에서 소개된 방수판(2)



반응형

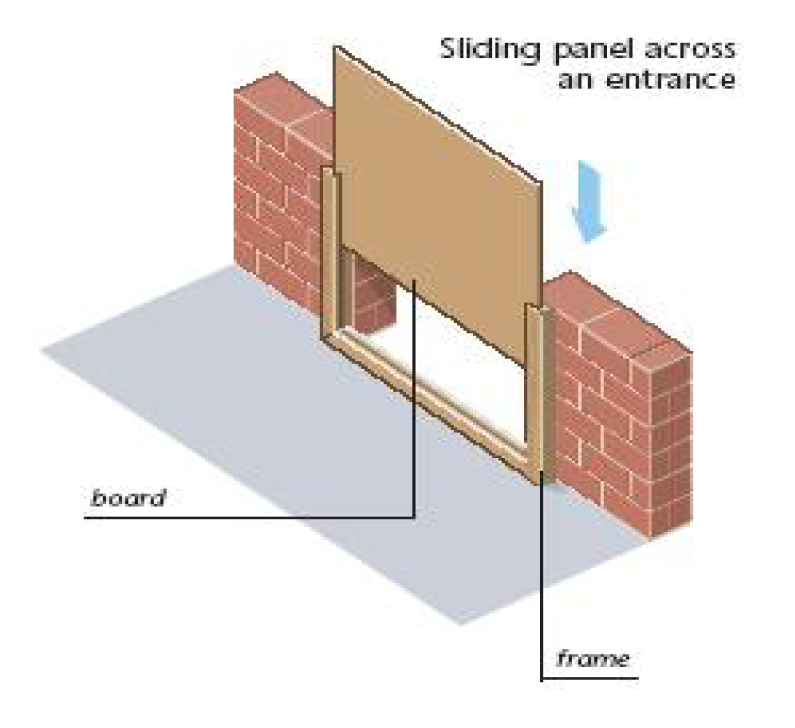

부착고정 방수판(영국)	여닫이 방수판(영국)	Top-Down 방수판(영국)



• 최근 사용되고 있는 침수방지용 블럭은 모래주머니 대채 용품으로 모래나 흙이 필요 없을 뿐 아니라 물에 넣으면 불과 2분~4분만에 20Kg의 모래주머니로 변하여, 위급한 상황에서 누구나 손쉽고 신속하게 사용할 수 있다. 일회용 기저귀 제조에 이용되는 것과 같은 무독성·고흡수성 폴리마(Polymer)와 특수 주머니를 사용한 침수방지용 블럭은 일반 모래주머니보다 더욱 편리하고 간편해 긴급 상황에서 적은 인력으로 신속하게 대량으로 현장 운반이 가능하고 장마철 긴급 수해용품으로 활용되고 있다. 상습 수해지역과 집중 호우지역은 물론 도로 침수방지 및 하천 범람방지, 지하철, 지하 주차장, 지하도로 등에 흐르는 물의 유입을 막을수도 있다. 보관시의 무게는 380g으로 가볍고 두께는 5mm에 불과해 최소공간에 보관할 수 있으며, 사용 후 햇볕에(여름철) 약 15일 정도 자연건조 시킨 침수방지용 블럭은 5회까지 재활용 할 수 있어 경제적이다.

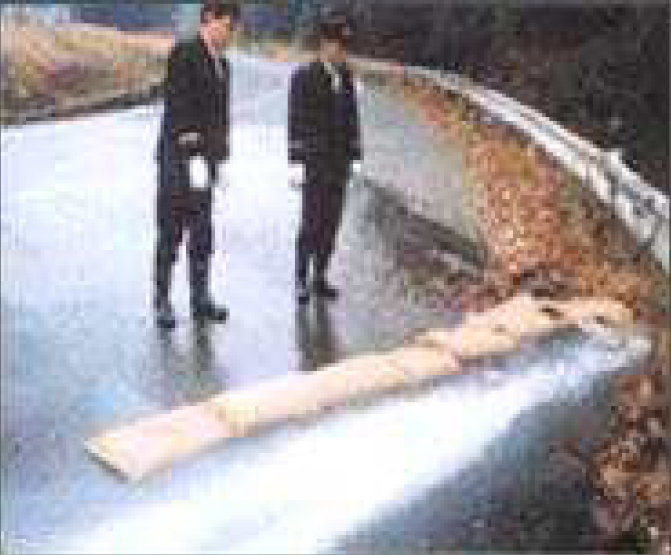

저지대 침수방지 침수방지용 블럭사용	도로노면의 물길을 바꾸고 있는 침수방지용 블럭
1. 물의 흐름방향 유로를 바뀜 2. 출입구를 통한 물의 유입을 방지하기 위해 설치함 3. 물의 흐름방향 즉, 유로를 바꿀 목적으로 블록을 쌓음



침수상황에서의 각종 실험(영국 환경청)



• 방수판이나 모래주머니 등 수방용품은 일정한 실험을 통하여 합격된 제품을 사용하여야 한다.

수밀성에 대한 실험

• 구조물 내부로 물이 유입되는 것을 완전히 차단할 수는 없겠지만 배수용량 이하의 물의 유입을 허용하여야 하며, 지하공간에서 대피하는 대피자의 보행에 지장을 주지 않는 정도로 물의 유입을 허용하여야 한다. 구조물의 특성에 따라 물 유입의 허용정도를 달리한다.

수압에 대한 실험

• 구조물 외부에서 발생하게될 침수시 수압을 충분히 견뎌야 하므로 침수될 수위를 적용한 상태에서 수방용품이 충분한 수압을 견디는가에 대한 테스트가 필요하며 부유물의 충돌에 의한 충격하중도 고려하여 내구성실험이 실시되어야 한다.

가동에 대한 실험

• 일정수위까지 침수된 상태에서 수방용품이 잘 작동하는가에 대한 실험이 이루어져야 한다. 즉, 침수되고 있는 상황에서 설치하는데 소요시간과 필요인원에 대한 실험을 거쳐야 한다.

출처 : 지하 공간 침수방지를 위한 수방기준 실무 매뉴얼
