지하다층 건물 다단계 배수펌프 설치

지하다층 건물 다단계 배수펌프 설치

① 지하다층 건물내 지하에 설치되는 원활한 배수를 위해 집수정과 배수펌프를 설치하도록 한다. 기본적으로 집수정의 크기는 유입수량과 펌프의 용량에 의해 결정하며 침수되는 것을 예상하여 배수펌프는 수중형으로 한다.
② 지하다층 건물의 경우 침수시 펌프의 배제 유효수심을 감안하여 필요시 다단계 배수펌프를 설치하여 침수된 물을 원활하게 배제할 수 있도록 한다.

• 집수정 및 배수펌프는 공통사항에서 제시하고 있는 사항을 적용한다.
• 지하다층건물의 경우 설치된 수중 펌프로 지상까지 물을 배제하지 못하는 경우가 많으므로 지하다층의 깊이와 펌프의 배제 유출수심을 감안하여 아래와 같은 다단계 배수펌프를 설치하여 침수된 물이 원활하게 배제되도록 한다.

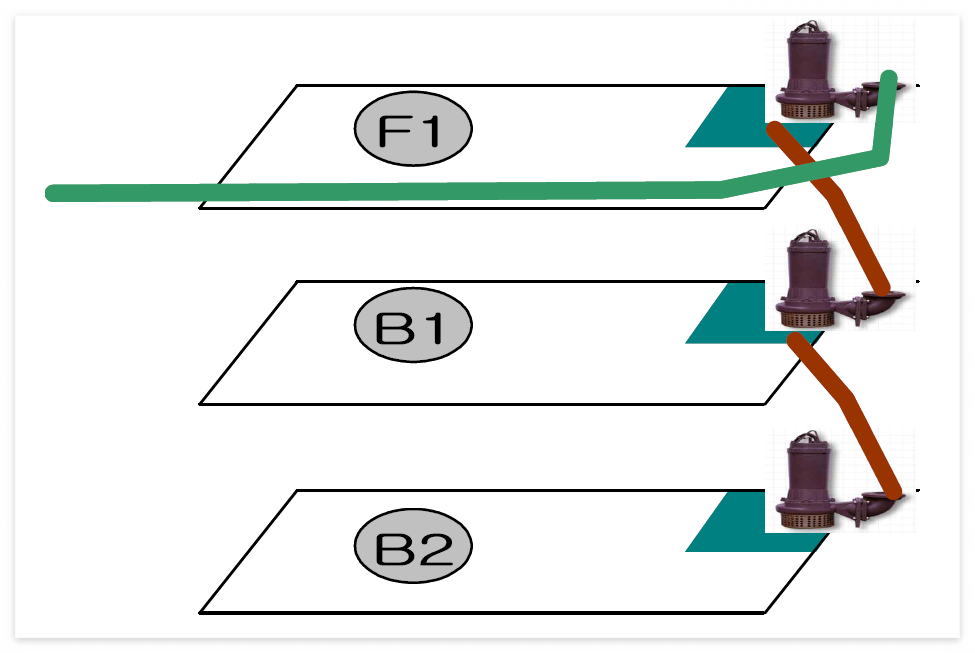

계단식 펌프배열

1. 지상1층 펌프는 외부로 배수
2. 지하1층 펌프는 지상1층 집수정으로 배수
3. 지하2층 펌프는 지하1층 집수정으로 배수



출처 : 지하 공간 침수방지를 위한 수방기준 실무 매뉴얼
