LID 기술요소 나무여과상자 설계기준

LID 기술요소 나무여과상자 설계기준

1. 개요

• 나무여과상자는 교목 또는 관목이 식재된 박스를 매립해 식재 토양층의 여과 및 나무의 생화학적 반응을 통해 우수유출수에 포함된 오염물질을 저감시키는 기술요소이다.

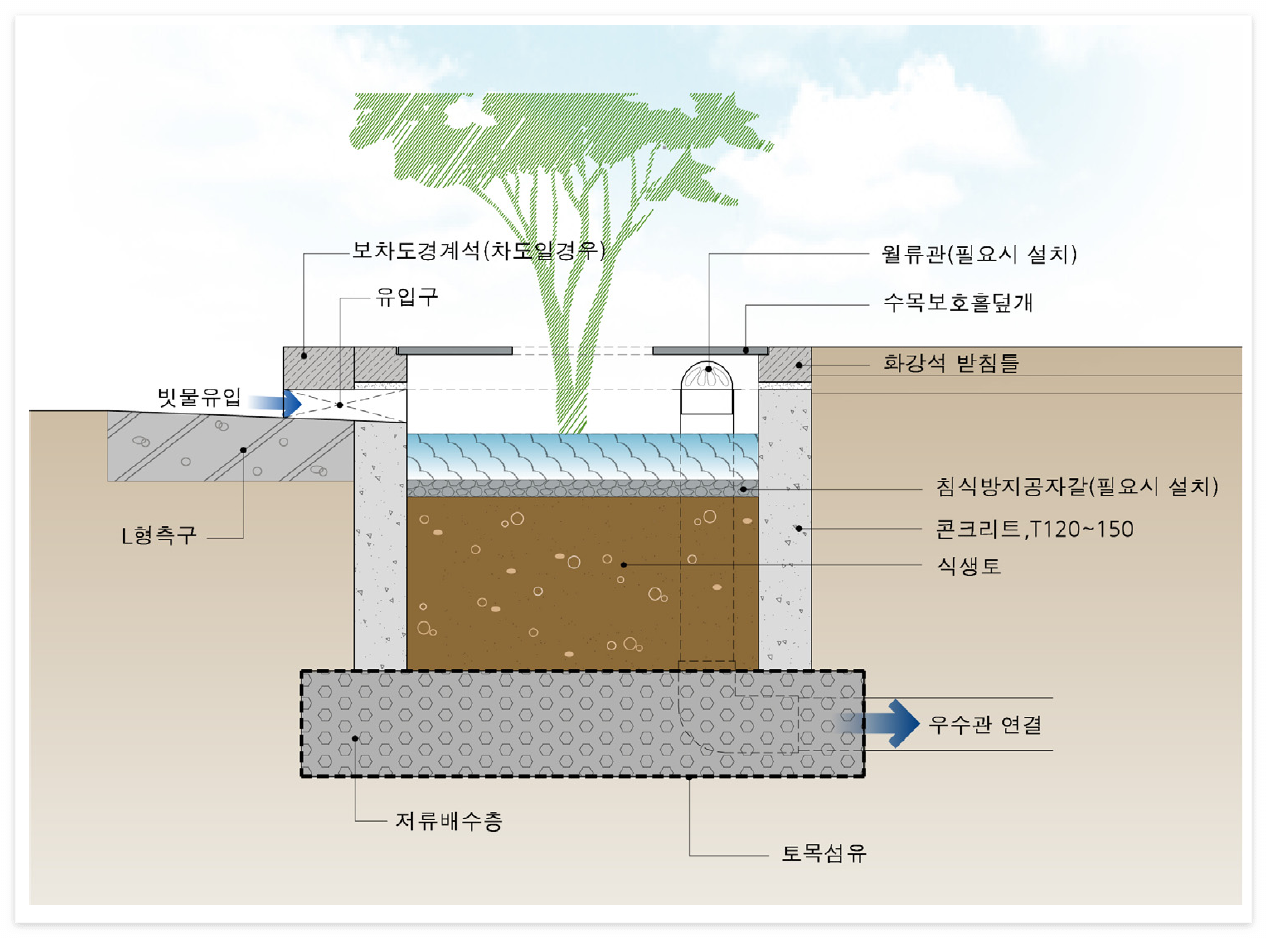

나무여과상자의 구조



2. 적용 시 고려사항

• 나무여과상자는 도로변 및 주차장 주변 지역에 적용하며 주로 불투수층 주변에 비점오염저감시설로 많이 적용되고 있다. 우수유출수 유입부는 도로면 및 주차장면 보다 낮게 설치하여 우수 유입이 원활하여야 하며 퇴적물 제거 등 유지관리가 용이하도록 설치하여야 한다.



3. 세부 설계기준

가. 구조 형식 기준

1. 나무여과상자 형상은 원형, 각형 등 현장의 토지이용에 따라 적용
2. 식재선정은 가뭄, 침수, 염분에 내성이 강한 수목
3. 수목 뿌리가 지나치게 빨리 성장하는 수목 지양
4. 심미성과 경관성을 고려
5. 최소폭 : 1.0m 이상 바람직
6. 월류관은 필요 시 설치(강우량이 많아 설계유입량을 초과할 경우)
7. 내부 공극 : 최소 0.35 이상 확보
8. 유입뷰의 낙차가 있을 경우 세굴을 방지하기 위해 상부에 자갈층을 두거나 유입부에 에너지 감쇄공 설치(표면에는 약 5cm의 두께의 멀칭과 자갈패드가 필요)



나. 용량 설계 기준 : 식생체류지 용량설계 기준과 동일

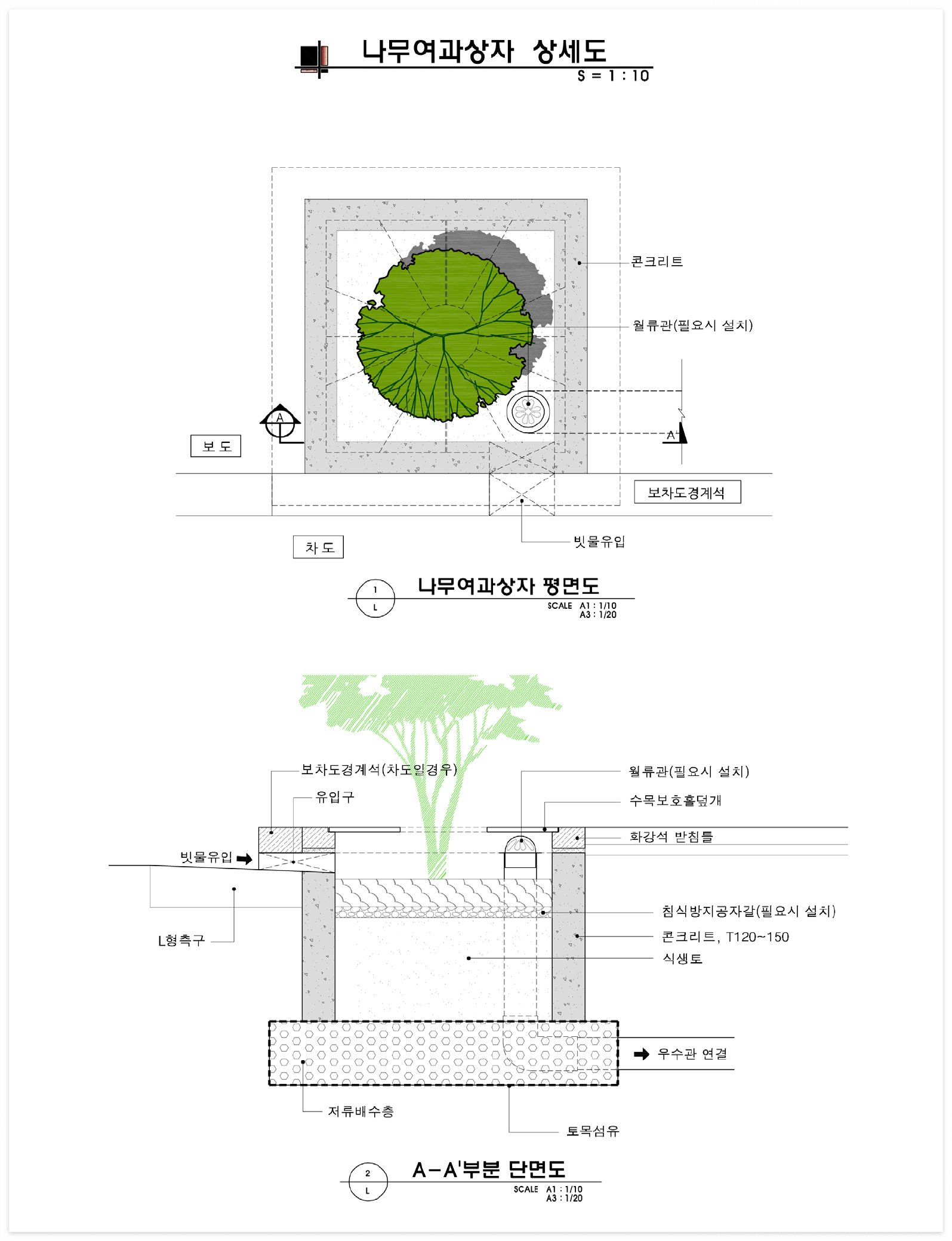

나무여과상자 상세도



출처 : 저영향개발기법(LID)설계 가이드라인
