LID 기술요소 식물재배화분 설계기준

LID 기술요소 식물재배화분 설계기준

1. 개요

• 식물재배화분은 식물이 식재된 토양층과 그 하부를 자갈로 채워 우수유출수를 식재 토양층 및 지하로 침투시켜 빗물침투를 유도하여 오염물질을 저감시키는 기술요소이다.

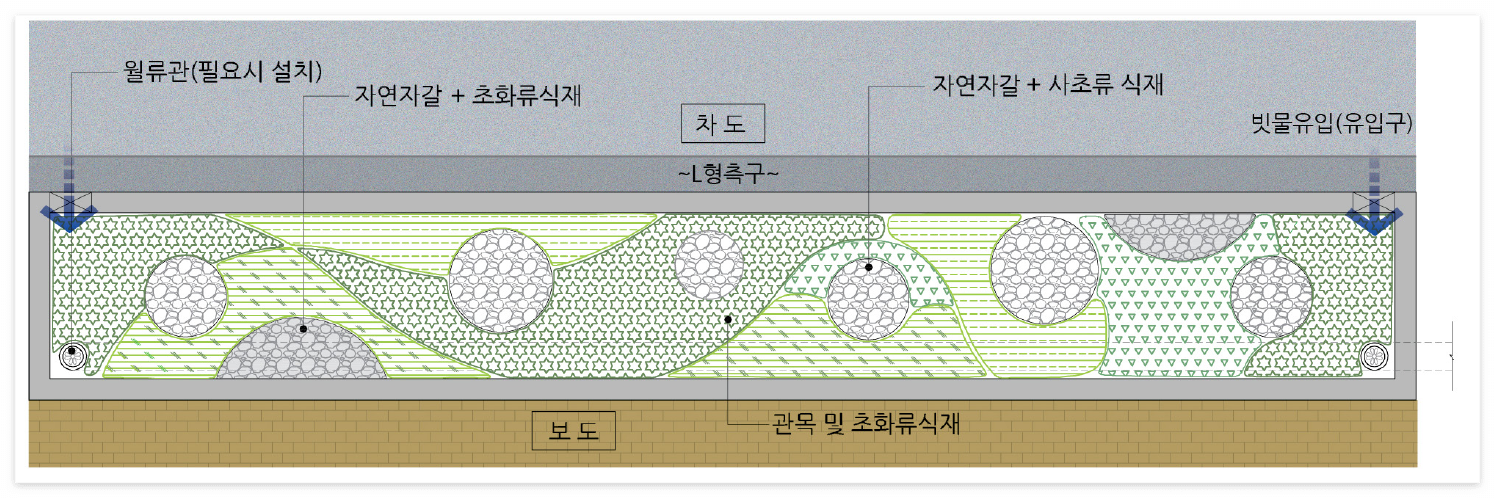

식물재배화분 평면도

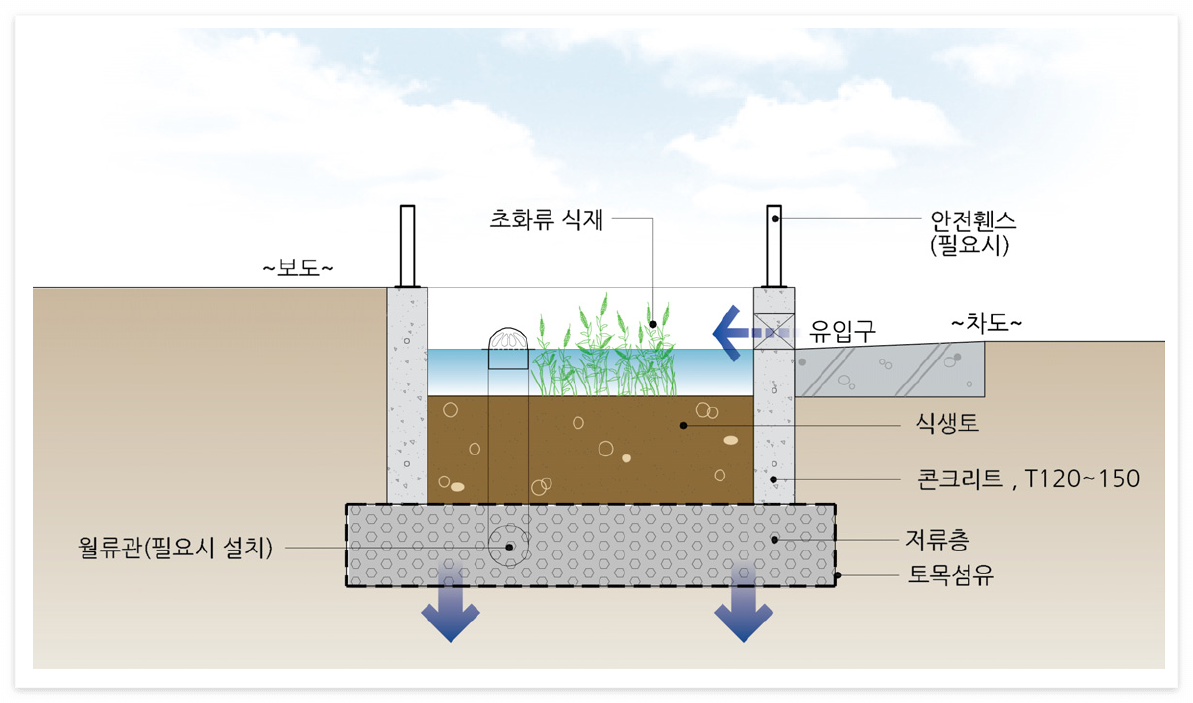

식물재배화분 단면도



2. 적용 시 고려사항

• 주거 및 상업지역의 보도, 주차장, 수변공간의 도로와 보도 인근에 적용이 가능하며, 도심지 경관을 향상시키고 친환경적인 개선을 도모할 수 있으며 현장여건에 따라 식물재배화분을 둘러싼 벽체가 있는 시설과 벽체가 없는 시설 또는 좁은 저류지와 같은 시설 등 그 형태와 구성에 따라 다양하게 적용할 수 있다.



3. 세부 설계기준

가. 구조 형식 기준

1. 식재선정 : 가뭄, 침수, 염분에 내성이 강한 수목
2. 수종선정 : 초본과 관목으로 적절히 조합하여 식재
3. 수목의 뿌리가 지나치게 빨리 성장하는 수목은 지양
4. 심미성과 경관성을 고려
5. 식물재배화분은 상부로부터 저류층, 식재토양층, 하부 자갈층 등으로 구성
6. 적정 최소폭 : 최소 50cm이상, 가급적 1.0m 이상(내부 폭 기준)
7. 바닥경사는 모든 방향에서 0.5% 이하
8. 내부 공극 : 최소 0.35 이상 확보
9. 월류관은 필요 시 설치(강우량이 많아 설계유입량을 초과할 경우)
10. 일반적으로 최대 3일(72시간) 이내 배수



나. 용량설계 기준

• 식물재배화분은 처리된 우수유출수가 전량 유공관으로 유출되는 경우와 유공관과 하부 토양으로 침투되는 경우로 구분할 수 있다. 후자의 경우에는 식생체류시설의 산정식을 이용할 수 있으며, 전자의 경우에는 다음의 식으로 식물재배화분의 규모를 산정한다.

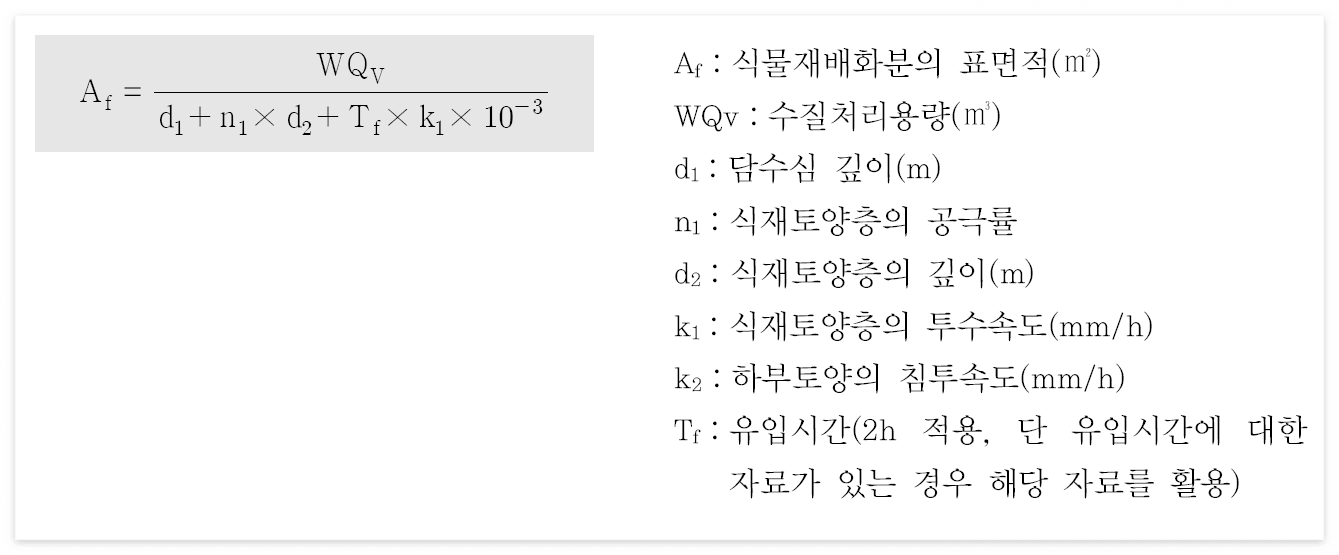

식물재배화분의 표면적



식물재배화분 상세도





출처 : 저영향개발기법(LID) 설계 가이드라인
