LID 기술요소 침투트렌치 설계기준

LID 기술요소 침투트렌치 설계기준

1. 개요

• 침투트렌치는 일정 간격 침투집수정 사이에 쇄석으로 둘러쌓인 유공관을 매설하고 침투 집수정에서 유공관으로 유입된 빗물이 쇄석층을 통과하여 측면 및 저면으로 침투시켜는 기술요소이다.

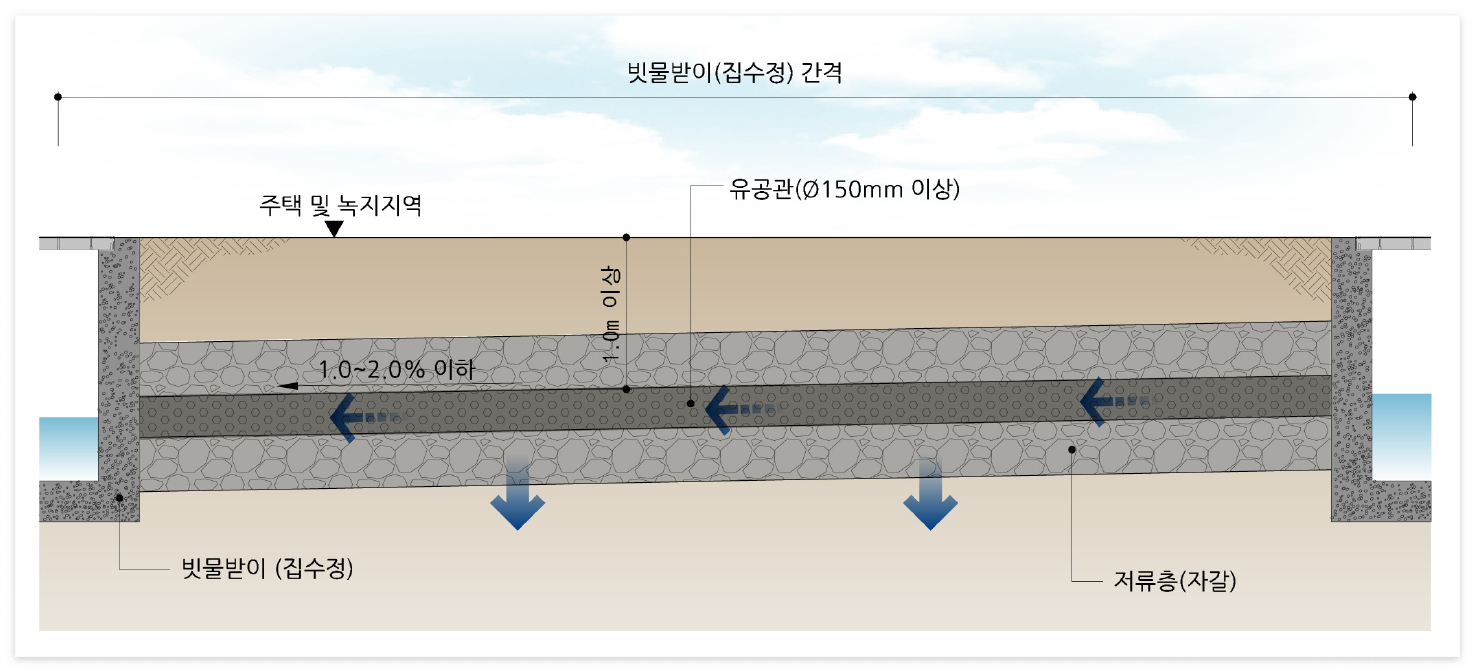

침투트렌치 개념도



2. 적용 시 고려사항

• 단독택지, 공원, 녹지지역 등 주로 차량의 통행이 적고 토사 발생 가능성이 없는 지역에 적용되며 집수정과 집수정(빗물집수시설) 사이에 연결하여 빗물이 천천히 흐르도록 하는 기술요소로서 설치 후 원활한 기능유지를 위해 반드시 전처리시설과 연계하여 설치하여야 한다.



3. 세부 설계기준

가. 구조형식 기준

1. 침투율 : 최소 13~210mm/hr 이상
2. 지하수위 이격거리 : 최고 지하수위 또는 기반암으로부터 수직으로 최소 1.2m 이상
3. 유공경 : 충진재 입도를 고려하여 20mm 이하
4. 유공관 : 최소 150mm 이상, 개공율 0.5% 이상
5. 다공관의 경우 투수계수 : 3×10^-1cm/sec 이상
6. 토피  : 도로부 경우(관 상단으로 부터 1.2m 이상), 보도부 경우 (1.0m 이상)
7. 종단경사 : 1~2%
8. 트렌치 설치를 위한 집수정 최소간격 : 20m 이하
9. 전처리시설(침강지) : 수질처리용량 25% 이내

나. 용량설계 기준 : 침투도랑 용량설계 기준 적용

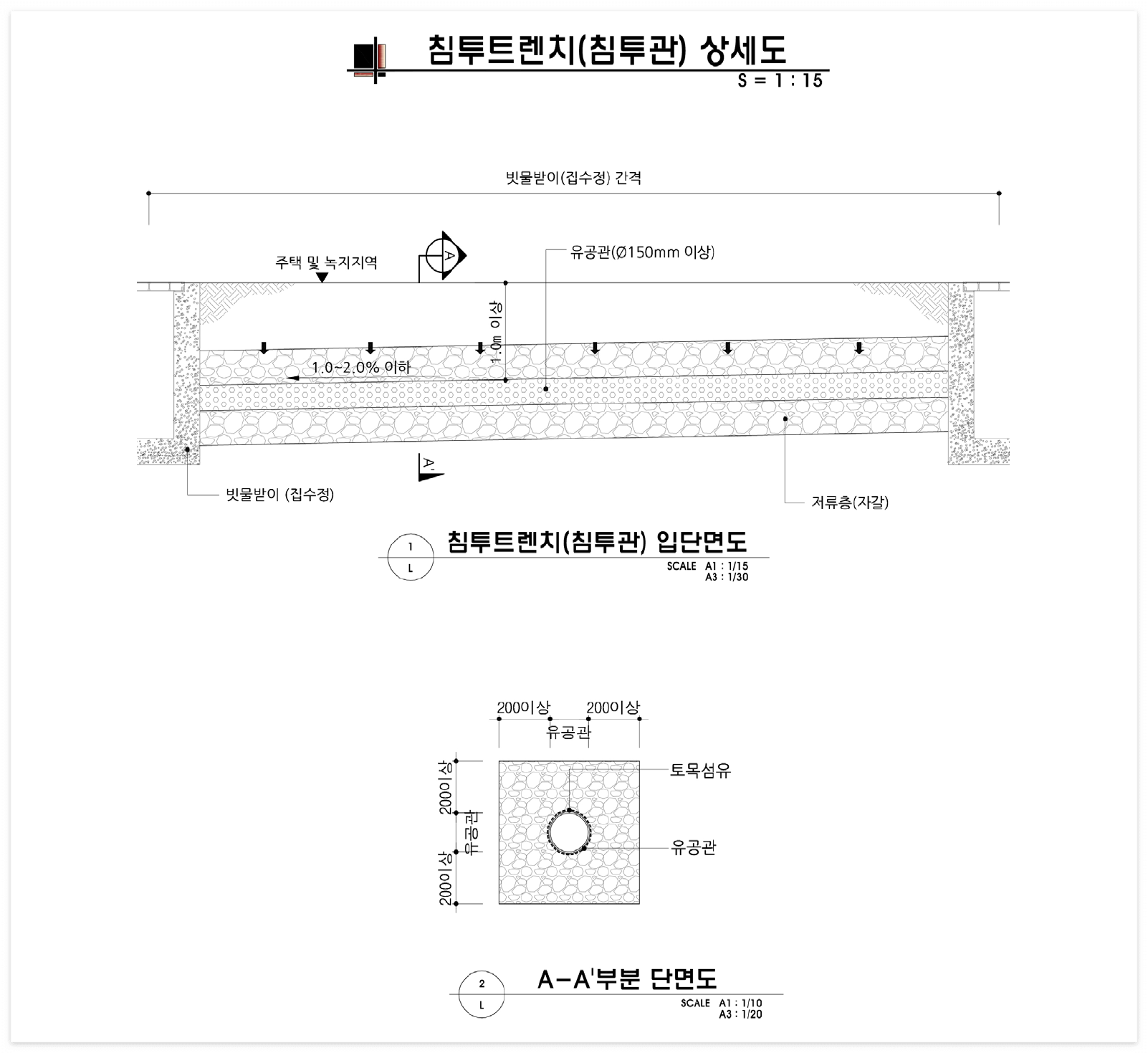

침투트렌치(침투관) 상세도



출처 : 저영향개발기법(LID) 설계 가이드라인
