1. 개요

• 침투도랑은 자갈 등으로 채워진 도랑형태 처리시설로 우수유출수가 도랑을 통해 흐르는 동안 자갈 공극에 의한 흡착, 침전, 침투에 의해 오염물질을 처리하는 시설로서 강우유출수를 처리하는 기술요소이다.

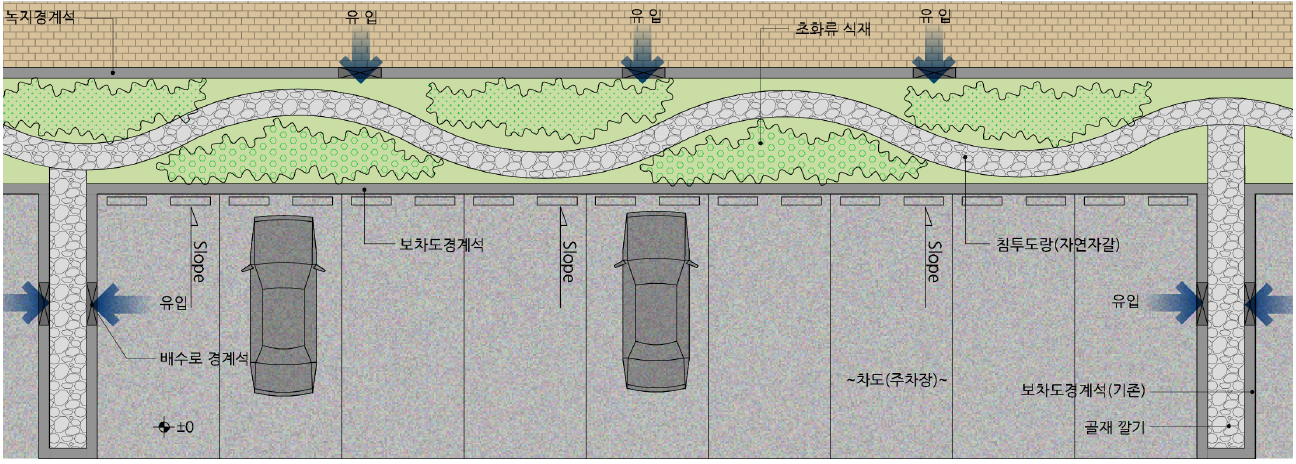

침투도랑 평면도

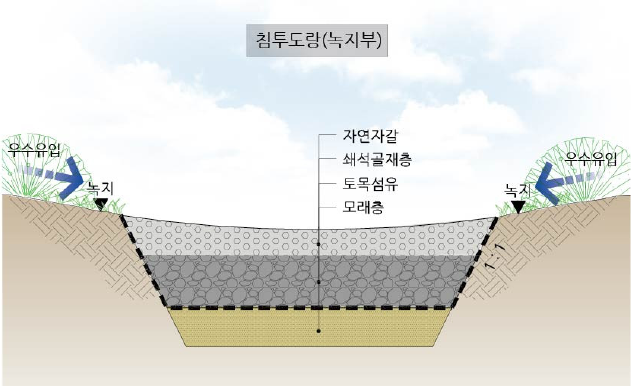

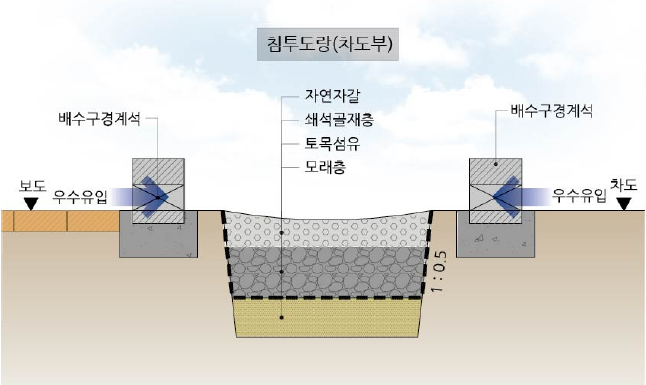

침투도랑 단면도



2. 적용 시 고려사항

• 침투도랑은 주거지역(공동주택 등), 공원, 녹지지역, 도로 인근 녹지지역 등에 적합하며, 폭이 긴 좁은 긴 도랑형태이므로 배수구역 가장자리 및 자투리땅에 쉽게 설치할 수 있다. 특히 집수면적에 따른 다양한 모양과 규모로 설치할 수 있는 시설로 경제적이며 대체로 유지관리가 용이한 기술요소이다.



3. 세부 설계기준

가. 구조형식 기준

1. 침투시설에 적합한 토성 : 양토(loam), 사질양토(sandy loam), 양질양토(loamy sand)
2. 침투율 : 13~210mm/hr
3. 지하수위 이격거리 : 최고 지하수위 또는 기반암으로부터 수직으로 최소 1.2m 이상
4. 일반적으로 최대 3일(72시간) 이내 배수
5. 부지경사 : 6% 이하(도랑 측면에서 유입되는 물은 경사도 5% 이하)
6. 집수면적 : 최대 2ha(적정면적 0.1ha)
7. 설치깊이 : 1~2.5(현장여건에 따라 0.3~3.0m)
8. 설치폭 : 7.5m 이내, 하부에는 0.15m의 모래층 설치
9. 쇄석골재 공극률 : 32% 이상
10. 관측정 : 유공관(직졍 10~15cm), 간격 15m(바닥에 닿을 수 있도록 설치)
11. 전처리시설(침강지) : 수질처리용량 25% 이내

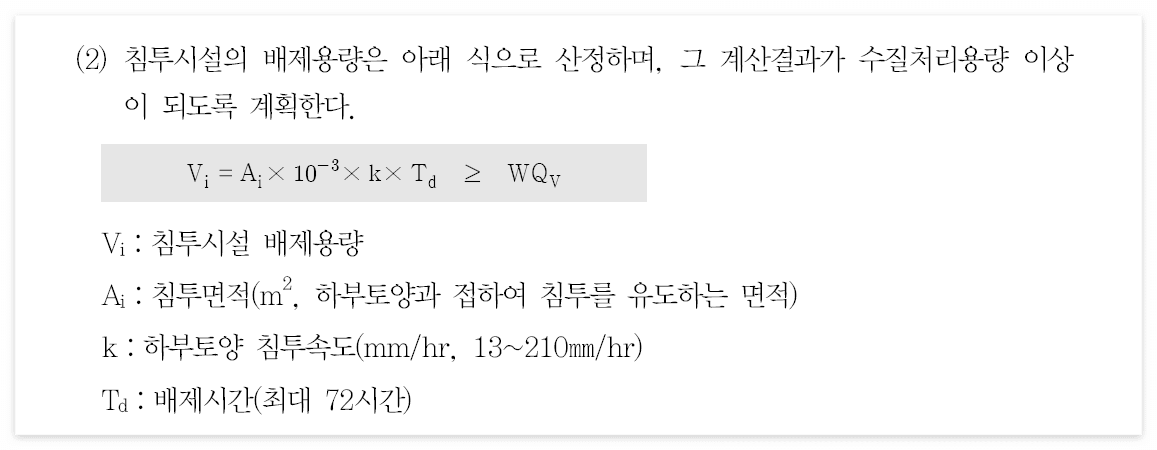

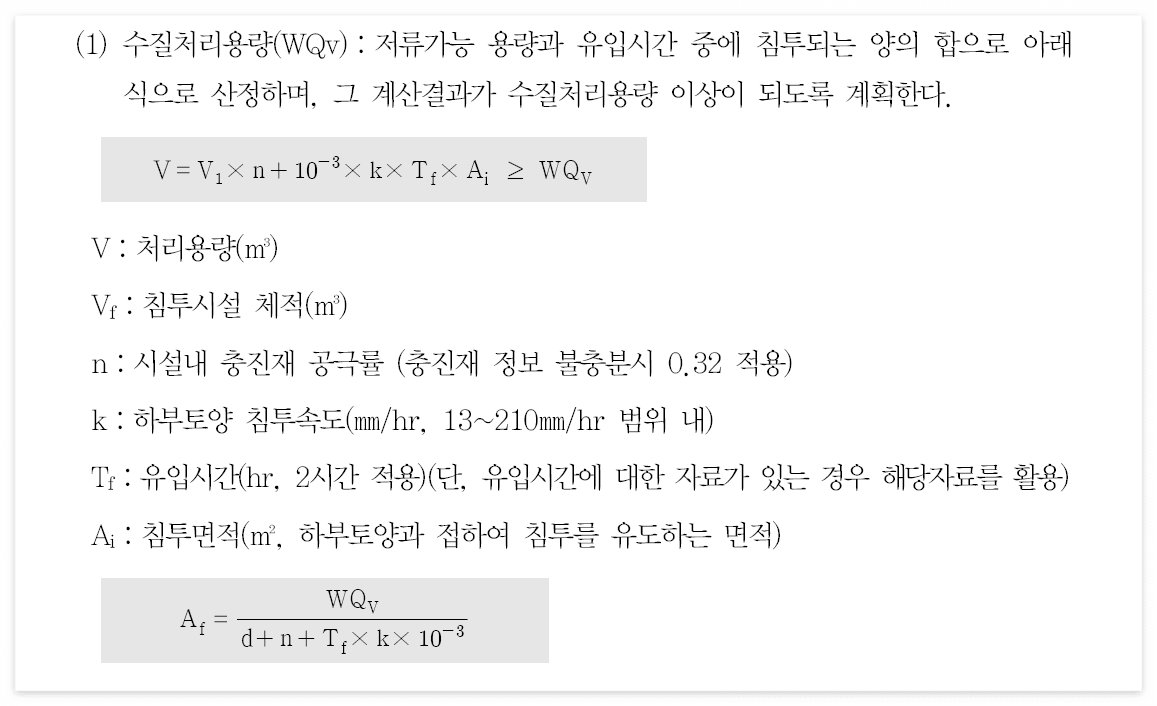

나. 용량설계 기준

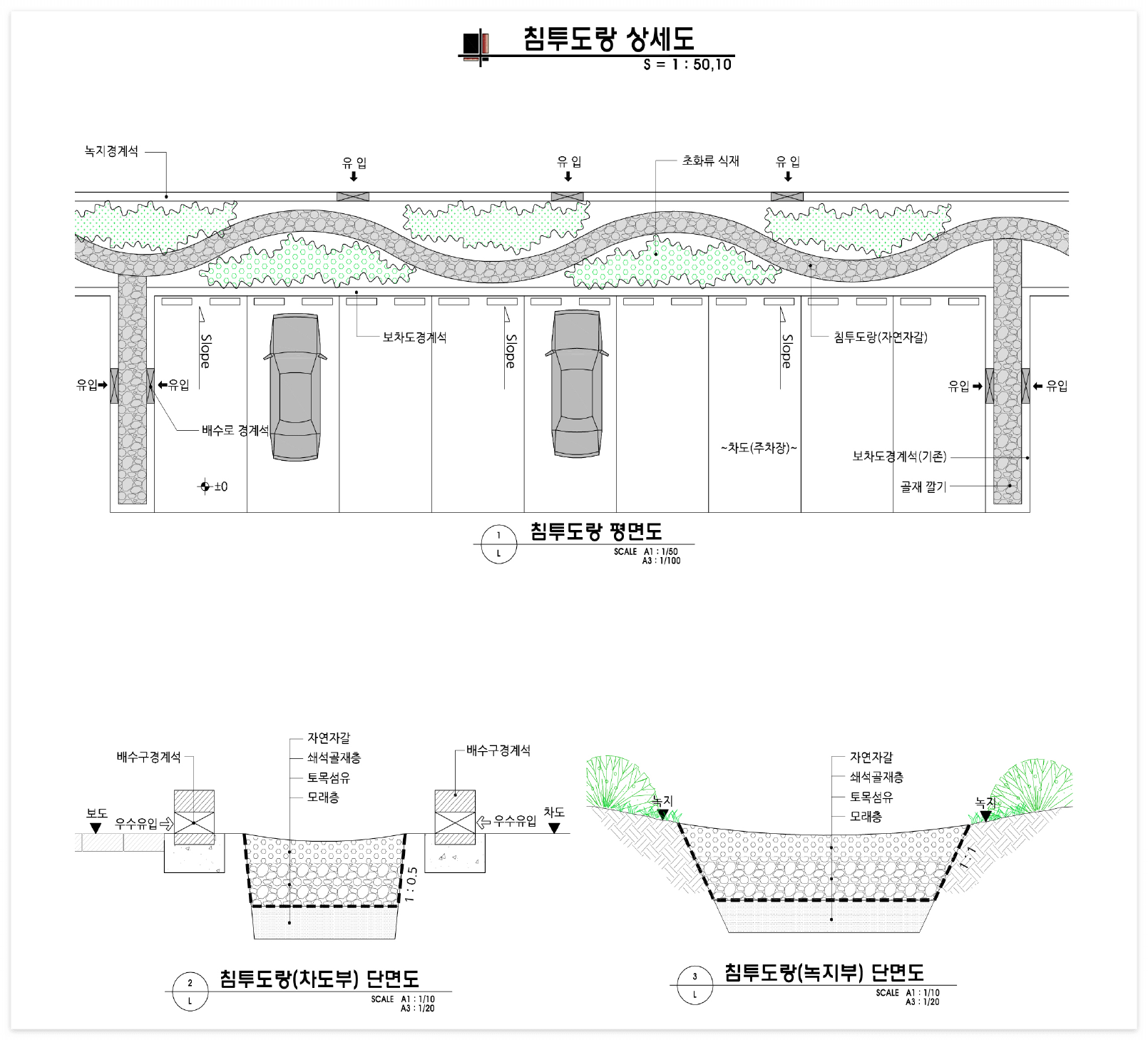

침투도랑 상세도



출처 : 저영향개발기법(LID) 설계 가이드라인
