관거(관로) 및 개거(개수로)의 유효수심

    반응형

    01234

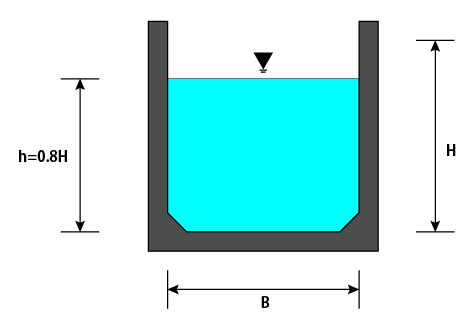

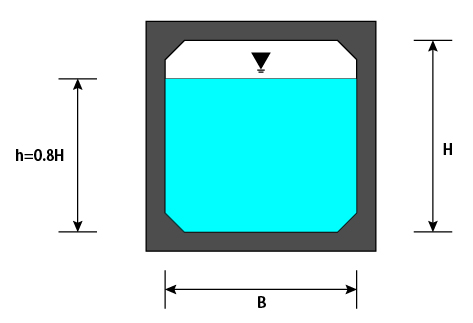

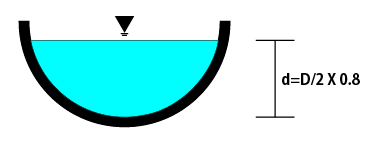

    원형관, BOX형 수로 및 개거의 단면

    관거의 유효수심은 관거의 형상에 따라 다음을 기준으로 한다.

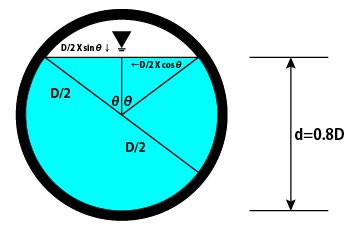

    • 원형관 : 만류
    • 직사각형거 : 높이의 90%
    • 마제형거 : 높이의 80%

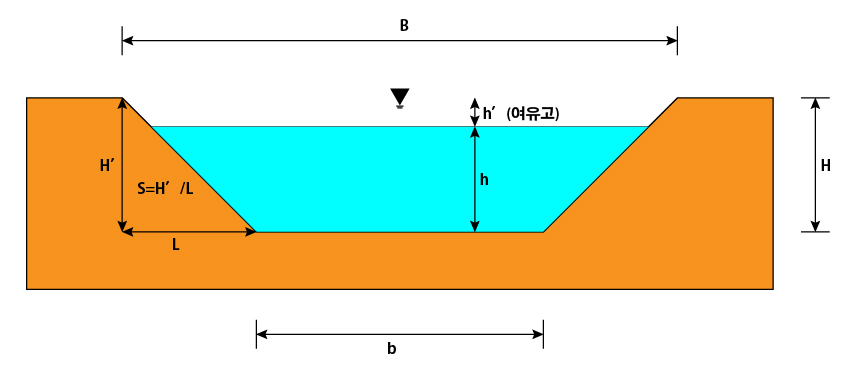

    • 개거 : 적당한 여유고를 갖도록 단면결정



    여유고 기준

    • 계획유량이 ㎥/s 미만일때 : 0.6m
    • 계획유량이 200㎥/s 보다 현지히 적을 경우 : 0.2H (0.2H > 0.6m의 경우 0.6)



    출처 : LH 설계지침(토목), 2021
