가배수로 및 침사지

공통사항

• 재해영향평가 관련협의 및 검토 시 침사지 위치는 지구 내 영구 저류지를 최대한 활용할 수 있도록 하고, 침사지 경사는 설치위치의 부지여견을 고려하여 계획한다.

1. 공사용 작업 공간 확보 부족 시는 토질여건을 감안 1:0.3~1:0.5 정도로 계획하여 대형마대 쌓기로 검토한다.
2. 부지의 여유가 있거나 협의가 안되어 1:1.5 이상으로 확정된 경우는 침사지 비탈면을 검토하여 마대쌓기가 피룡하지 않은 경우는 천막지 2중 쌓기(천막지 고정용 마대쌓기 포함)로 적용한다.

• 가배수로 설치위치가 흙깎기 부위인 경우 가배수로 배면의 토공정리가 먼저 시공되어 가배수로의 비탈면이 최소화 되도록 공사시방서에 명기하고 현장여건상 불가피하게 가배수 상부에 장기간 비탈면이 노출되는 경우는 비탈면 보호용 천막지 깔기를 반영할 수 있도록 조치하여야 한다.

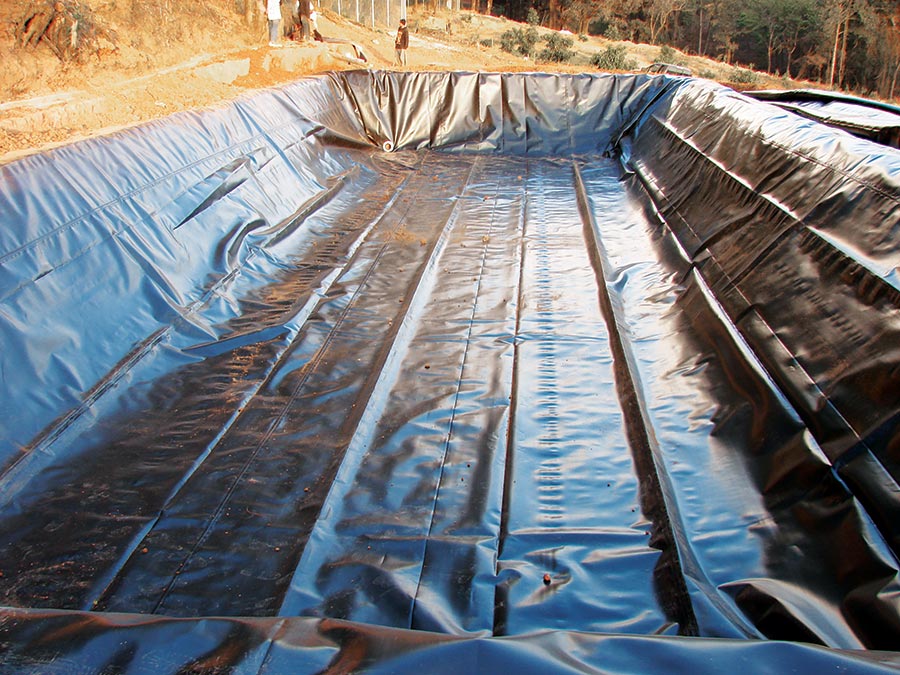

• 경사지 통과로 인한 유속증대 등 토사유실이 예상되는 구간 또는 주거지구 인근 주민통행량이 많아 민원이 예상되는 구간 등은 PVC천막지와 마대를 이용하여 가배수로 바닥 및 측면을 보완할 수 있다.
• 작업차량 통행로는 철근 콘크리트관 매설 연결 또는 가설교량 설치



가배수로

가배수로

• 용도 : 기존 수로 및 하천(소하천 포함), 대규모 외곽유입수 등 우수처리를 위하여 설치
• 규격 : 소요용량에 따라 규격 결정 사용(계획홍수량에 따른 여유고를 고려하되 재해영향평가 대상지구는 재해영향평가 결과 적용)
• 형태 : 가배수로 단면의 크기, 선형, 지형 지질여건 등 현장의 여건을 종합적으로 감안하여 결정

반응형

적용예시

구분	가배수로 단면	적용	비고
소규모	H=1.5m 이하 및 A=2.5㎡ 이내	토사측구 토사측구 + 비닐덮기	외곽유입수가 적은 택지개발블록내에 가배수로 설치시
중·대규모	소규모 보다 큰 단면	PVC 천막지 + 마대메달기(소형마대) PVC 천막지 + 마대쌓기(대형마대	기존수로, 하천의 연결, 외곽유입수가 많은 중·대규모의 가배수로 설치시



임시 저류지 및 침사지



임시저류시설

• 용도 : 개발 중 증가하는 우수유출량 및 토사유출량을 사업지구 내에서 저감시키기 위하여 설치
• 규모 : 시설용량은 필용용량(퇴사용량, 침전부 여유용량, 평시용량, 홍수 조절용량)에 여유용량을 더하여 산정

1. 재해영향평가 대상지구는 재해영향평가 결과 적용
2. 공동주택지내 가설 침사지는 표준도면 활용(현장여건에 따라 규모 및 개소 조정)

• 구성 : 유입조절부, 침전부, 퇴사저류부, 유출조절부
