방류구 시설계획

지역외 겸용저류시설은 우수유출저감시설 기본계획에 의거하여, On Line 또는 Off Line 방식으로 배수관로와 연계하여 설치에 대한 검토를 해야한다.
저류지의 방류구시설은 평상시 저수와 홍수시 본류하천의 수위가 저류지의 계획홍수위에 도달할 때까지 저류지에 저류되지 않고 저류지 유입량을 직접 본류 하천으로 방류하기 위하여 설치하는 시설이며, 방류구의 위치, 배수량, 내외수위 관계 등을 고려하여 충분히 기능을 발휘할 수 있도록 해야 한다.
저류지에서 홍수조절 방류를 위한 통로인 여수로는 방류량 조절을 위한 여수로 및 수문과 에너지 감쇄를 위한 감세공으로 구성되며, 여수로를 통한 고속 방류수로 인한 손상의 우려가 많으므로 평소 철저한 관리가 필요하다.
설계홍수 이상의 홍수에 대비하기 위하여 적정규모의 비상여수로를 계획해야 하며, 비상여수로 하류단에는 감세공 또는 바닥다짐공의 설치를 계획해야 한다.



저류지의 방류구 시설은 자연배수가 원활히 이루어질 수 있도록 설치하며, 저류지 조작이 유리하도록 해야 한다. 방류구의 규모는 내, 외수위의 상관성을 분석하여 설계방류량을 충분히 소통시킬 수 있어야 하고 저지유역 간선배수시설의 시설규모 이상으로 설치한다. 방류구의 표고는 내수의 배제를 원활히 하고 장래의 확장이나 유지보수가 용이하도록 결정해야 한다.



비상여수로는 월류형 여수로를 채택하여 마루고는 최고수위인 계획홍수위에 일치시키고 폭은 이상홍수에 해당하는 홍수위를 추적하여 월류수도가 저류지의 여유고를 초과하지 않는 조건이 되어야 한다. 또한 비상여수로 하류단에는 감세공 또는 바닥다짐공을 설치하여 세굴에 대한 대책을 수립해야 한다.

반응형

우수유출 제어시설 기본개념

시설의 형식	조절과 필요용량의 개념	비고

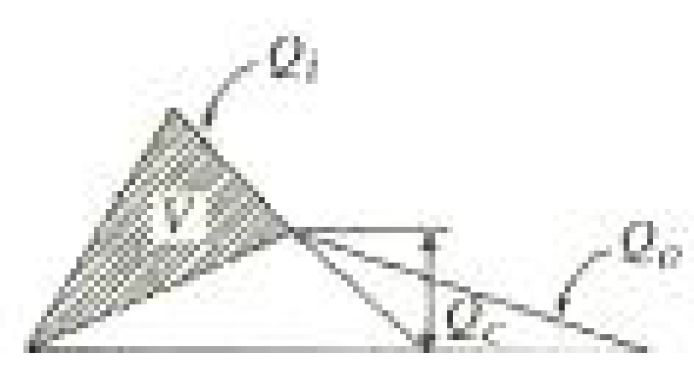

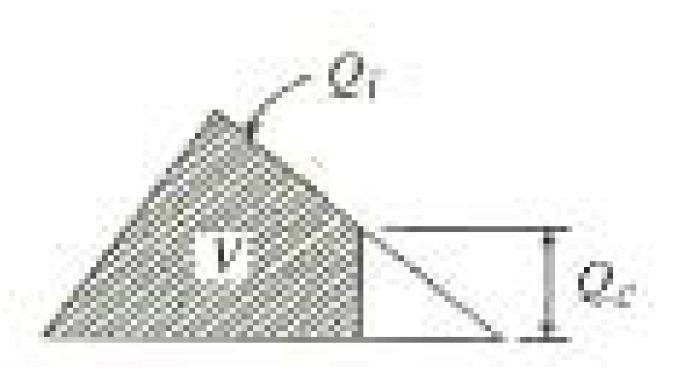

		저류가능용량이 작은 경우는 초기 강우의 차단만으로도 첨두배제의 효과를 기대할 수 없는 경우가 있다. 배수는 펌프에 의한다.

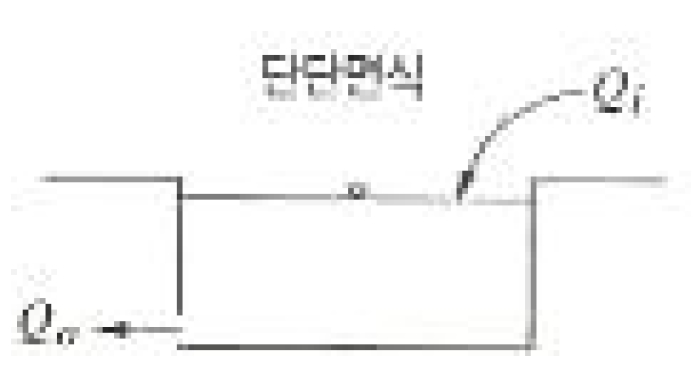

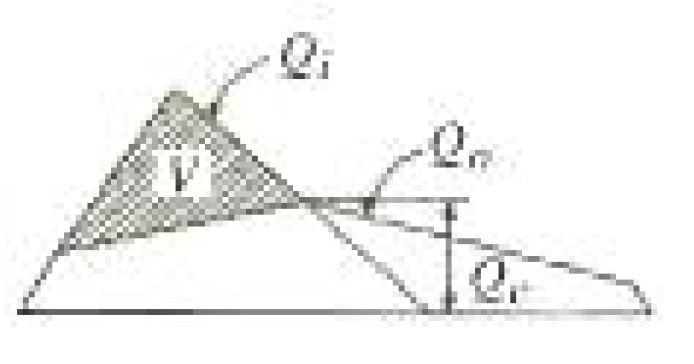

		Off Site 저류에서는 이 형식이 많다. 지구의 전용조정지, 지구의 겸용조정지 가운데 지하저류 및 상하저류가 이에 해당된다.

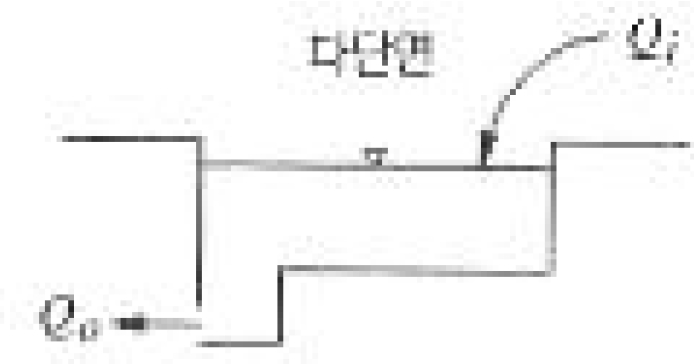

		다단식으로 해서 상단의 침수빈도를 내려 다목적이용을 꾀한다.

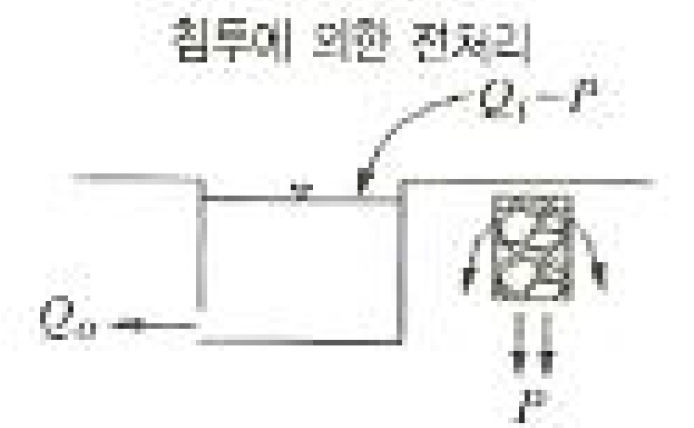

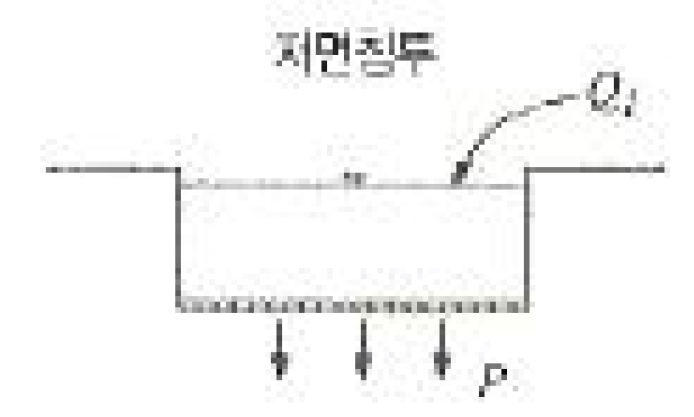

		침투시설에 의해 우수의 전처리를 하고 침투하지 못했던 우수를 저류시설로 처리 한다.

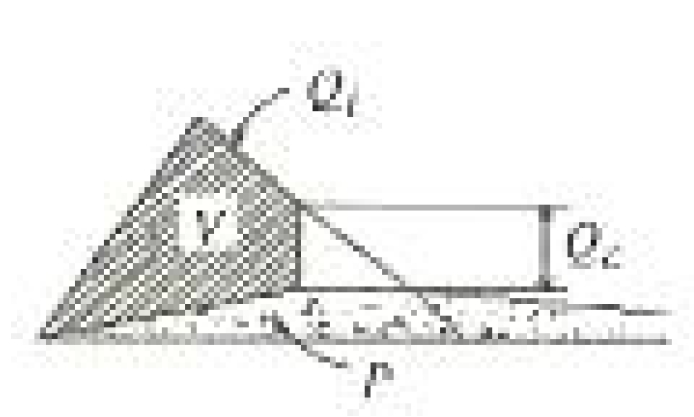

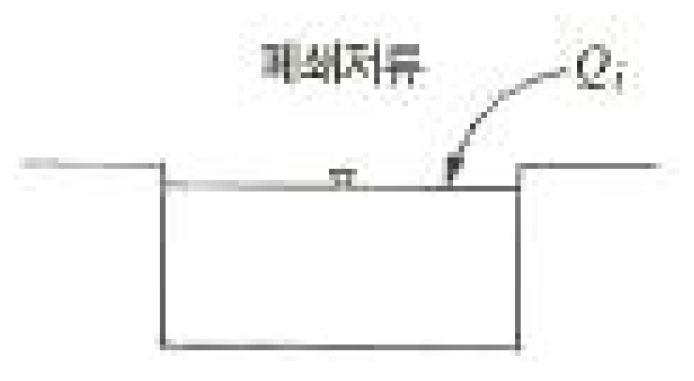

		기본적으로 폐쇄저류인데 투수성이 높은 지반에서는 유효하다.

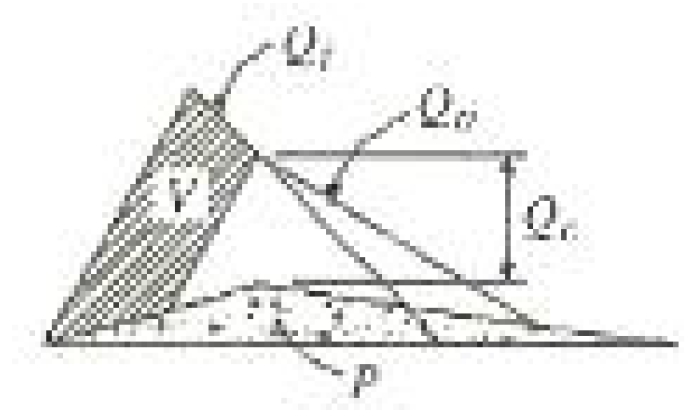

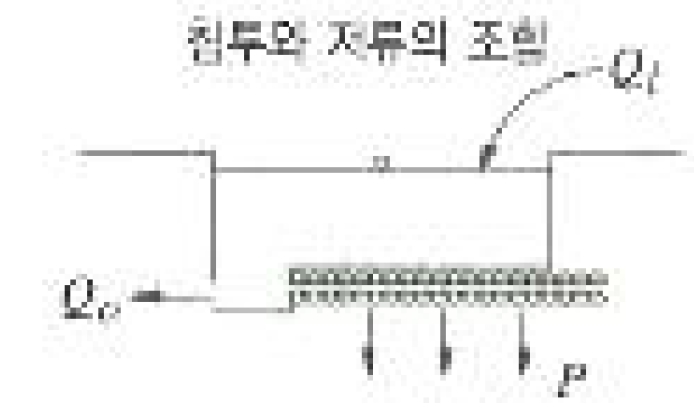

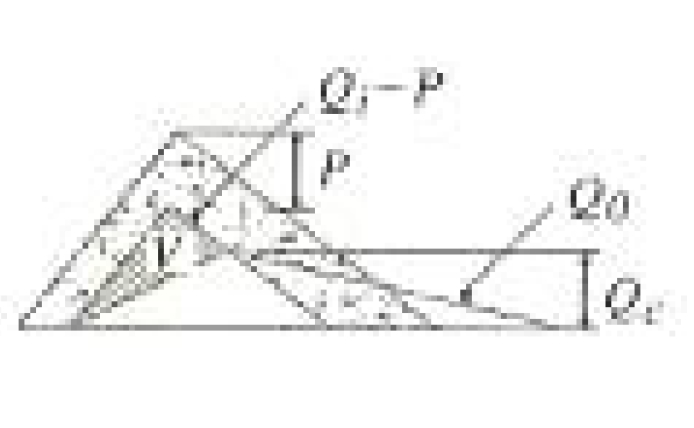

		침투시설과 저류시설을 조합한 것으로 담수시간의 단축, 침수빈도의 감소에 효과적이다.

주 : Qi : 유입량, Qo : 방류랑, Qc : 허용방류량, V : 필요조절용량, P : 침투량



출처 : 우수유출저감시설의 종류·구조·설치 및 유지관리 기준
