투수성 보도블록의 CN

침투시설 중 투수성 보도블록은 보도블록 자체의 투수계수, 하부 토양 및 모래의 투수계수에 따라 침투효와가 결정되므로 구성재의 물리적 성질을 파악하는 것이 매우 중요하다.
총 2가지의 투수성보도블록에 대한 CN 및 하부토양 투수계수 조건에 따른 CN을 산정하였으며, 2가지 투수성보도블록은 국내의 제품중 투수계수가 최대, 최소인 경우를 고려하여 현장실험을 통해 총 11가지의 투수계수에 대한 CN을 적용할 수 있다.

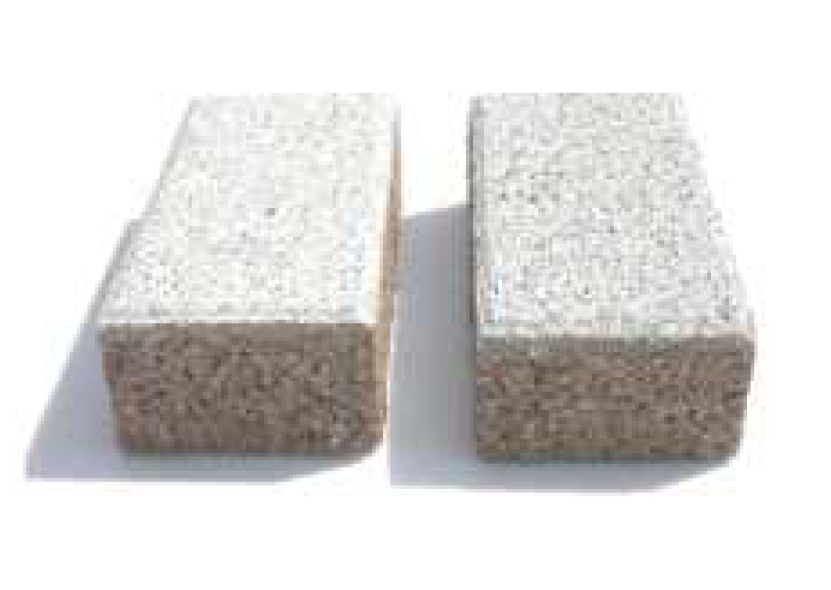

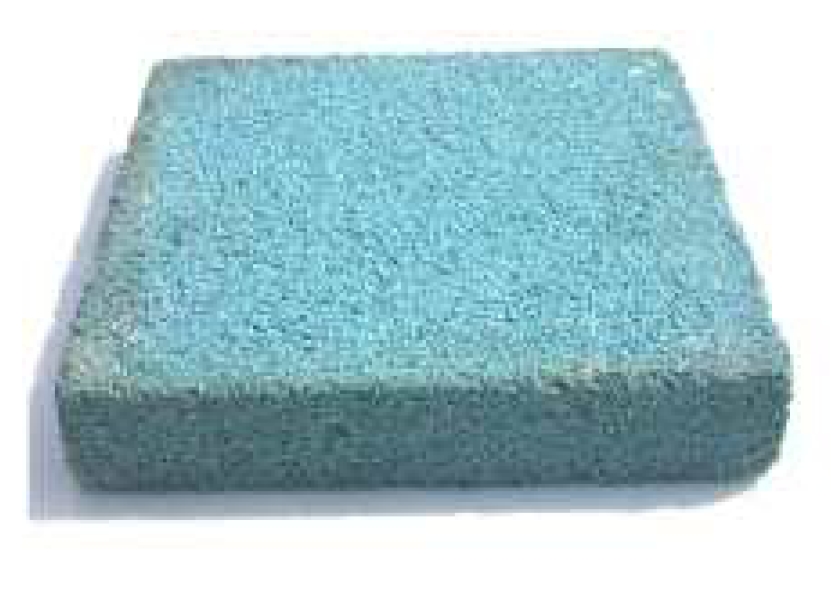

투수성 보도블록 (투수계수 0.587cm/sec)	투수성 보도블록B (투수계수 0.026cm/sec)



(1) 투수성보도블록 투수계수에 따른 CN

투수성보도블록 투수계수에 따른 CN을 제시하였으며 개발계획 수립시에는 최악의 유출상황을 모의할 수 있도록 AMC-III 조건을 사용하도록 한다.

일반적으로 도로공사에 「마사토」와 같은 실트질 모래 또는 점토질 모래를 사용하므로 세분화된 투수성 보도블록 및 하부토양의 투수계수별 CN을 NRCS의 유효우량 산정에 적용할 수 있다.

하부토양의 투수계수가 0.047 × 10^-2 cm/s 일 때 투수성 보도블록 투수계수를 0.026 cm/sec ~ 0.587 cm/sec 까지 총 11개의 투수계수별로 제시하였다.

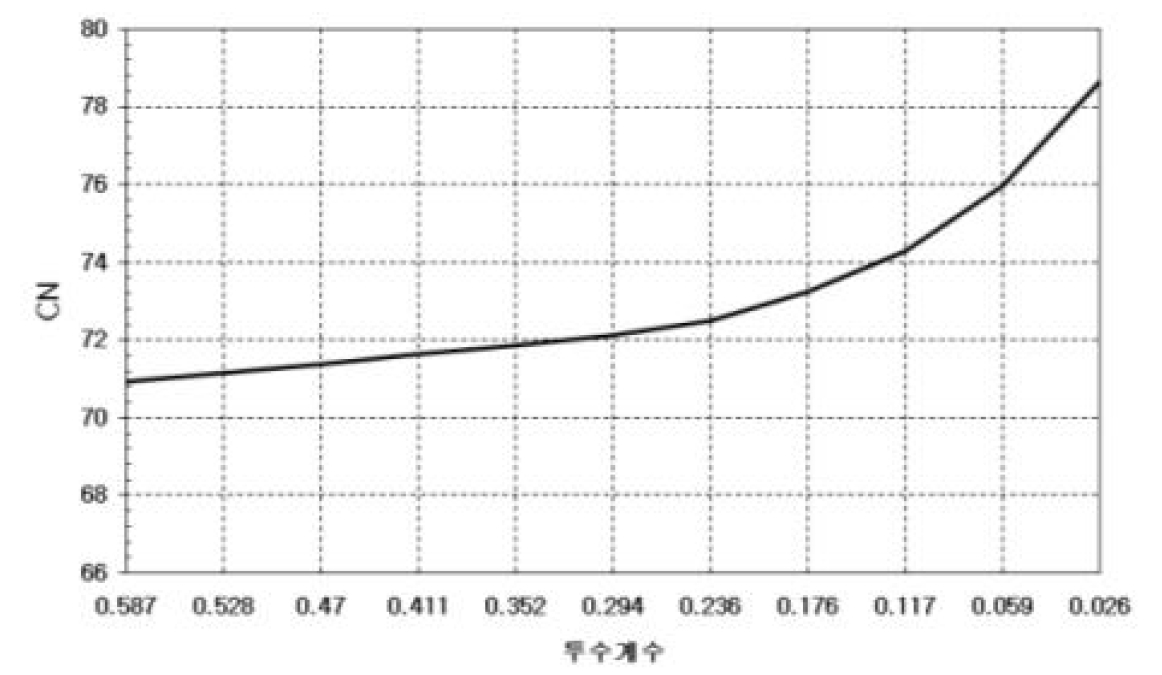

투수성보도블록의 투수계수별 CN

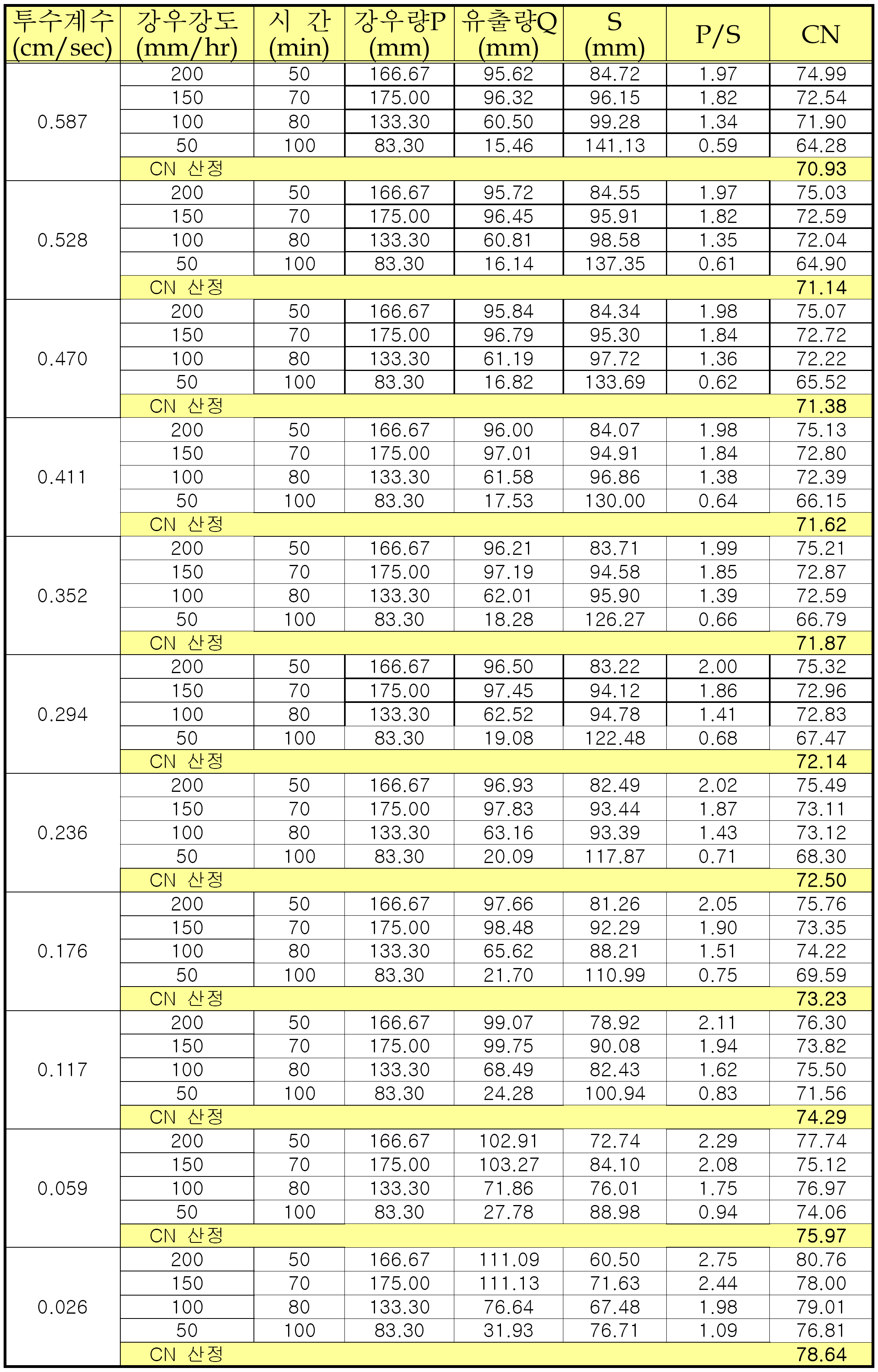

투수성 보도블록 투수계수별 CN	하부토양 투수계수별 CN



반응형

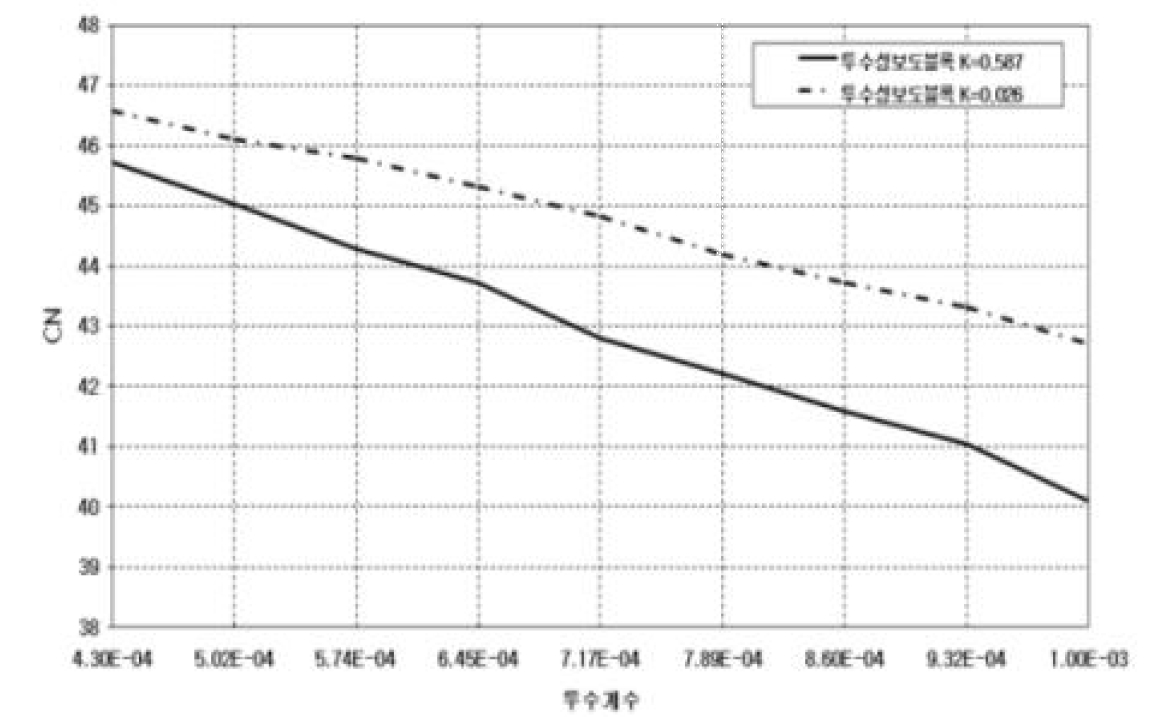

(2) 하부토양 투수계수에 따른 CN

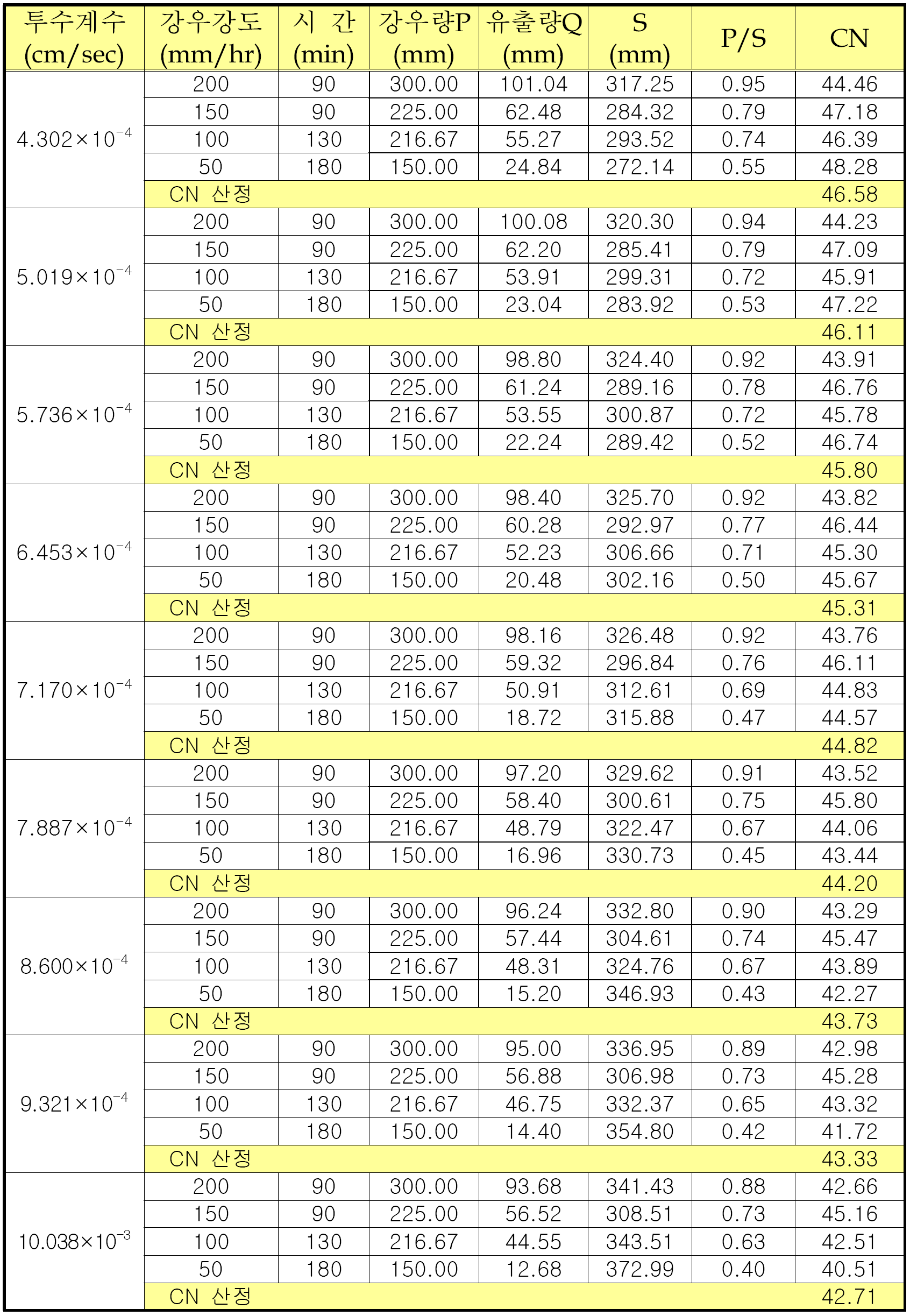

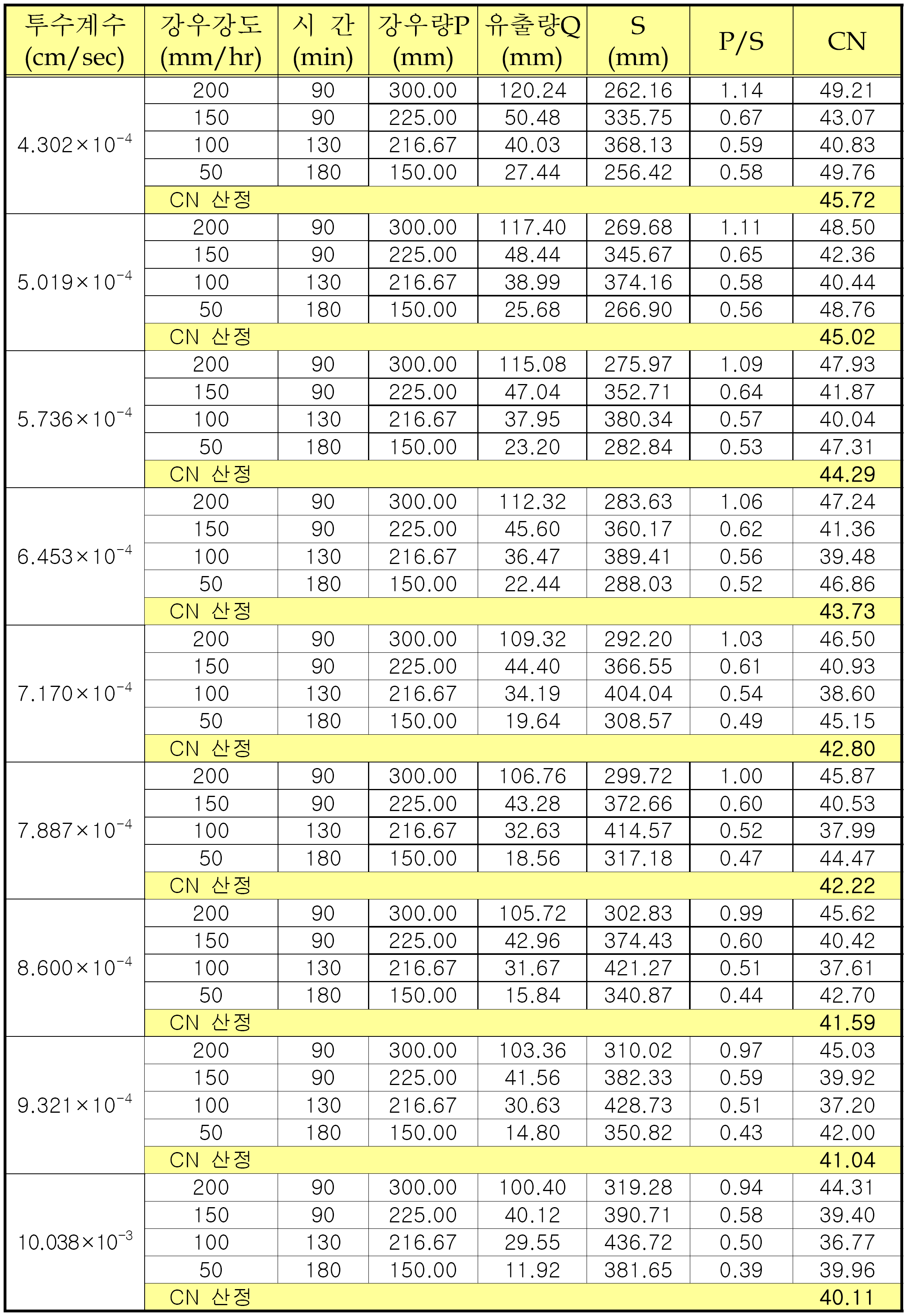

하부토양 투수계수별 CN

출처 : 우수유출저감시설의 종류·구조·설치 및 유지관리 기준
