침투트렌치의 CN

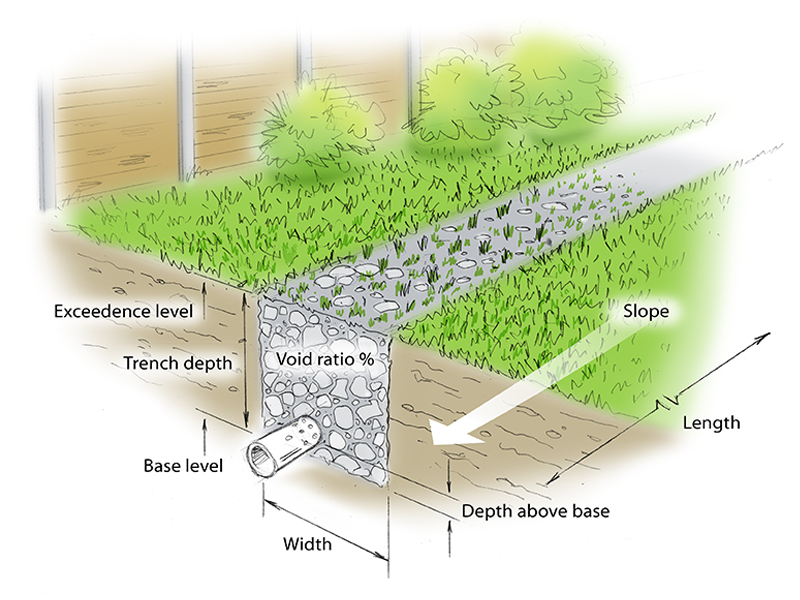

침투트렌치는 단위길이 10m 당 배수구역 면적을 130㎡ 기준으로 한다.



침투트렌치 관경이 25cm, 개공은 10㎠ 당 직경 2cm의 원형, 트렌치 관 경사는 2%, 5%, 관길이가 10m 일 때 배수구역 면적을 130㎡ 기준으로 한다.

AMC-I 조건하에서 5개의 트렌치수심에 대하여 CN은 2%일 때 84, 5%일 때 83 이며, AMC-III 조건하에서 CN은 2%, 5% 모두 84로 적용시킨다.

침투트렌치



반응형

AMC-I 조건의 경사별 침투트렌치 CN

트렌치 수심 (mm)	강우량P (mm)		유출량Q (mm)		S (mm)		P/S		CN
	2%	5%	2%	5%	2%	5%	2%	5%	2%	5%
50	248.1	352.7	119.5	187.4	169.7	206.2	1.46	1.71	60	55
100	293.0	301.2	209.9	218.2	86.4	85.7	3.39	3.51	75	75
150	265.2	391.0	239.1	364.6	23.4	23.1	11.36	16.94	92	92
200	425.5	339.3	402.4	322.9	20.0	14.1	21.27	23.99	93	95
250	256.0	244.0	254.7	242.1	1.1	1.6	235.47	153.27	100	99
CN	2% : 84          5% : 83



AMC-III 조건의 경사별 침투트렌치 CN

트렌치 수심 (mm)	강우량P (mm)		유출량Q (mm)		S (mm)		P/S		CN
	2%	5%	2%	5%	2%	5%	2%	5%	2%	5%
50	228.0	253.5	117.3	139.0	140.7	140.2	1.62	1.81	64	64
100	243.0	260.2	177.7	197.2	67.0	63.2	3.62	4.12	79	80
150	206.6	242.4	189.9	227.2	14.7	13.2	14.01	18.30	95	95
200	197.8	280.6	188.4	268.3	8.1	10.6	24.42	26.54	97	96
250	132.0	208.0	131.4	209.6	0.5	-1.3	263.17	-156.83	100	101
CN	2% : 84          5% : 84



출처 : 우수유출저감시설의 종류·구조·설치 및 유지관리 기준
