콘크리트 옹벽 안정해석 방법

콘크리트 옹벽 안정해석 방법

하충 : 콘크리트 옹벽과 뒤채움의 자중 등 고정하중, 콘크리트 옹벽에 작용하는 토압과 상재하중에 의한 토압증가량, 배수가 되지 않는 조건에서는 수압과 부력, 콘크리트 옹벽에 직접 작용하는 외력, 지진에 의한 하중 등



콘크리트 옹벽 사면안정 해석시 적용 기준안전율

검토항목	평상시	지진시
활동(sliding)	1.5 / 2.0	1.2
전도(overturning)	2.0	1.5
지지력(bearing capacity)	3.0	2.0
전체 안정성(overall stability)	1.2 ~ 1.5	1.1
- 옹벽전면 흙에 대한 수동토압을 활동저항력에 포함한 경우의 안전율



반응형

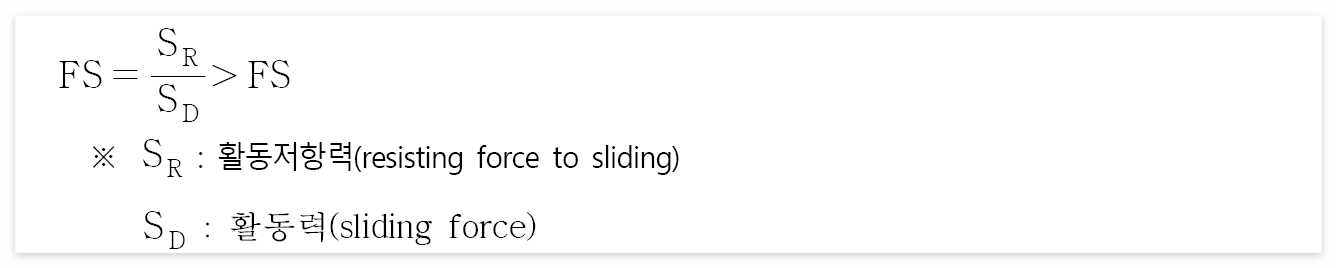

• 활동 안정성 : 활동에 대한 검토는 활동을 유발하는 횡방향 하중과 활동에 저항하는 저항력의 비율이 기준안전율 이상

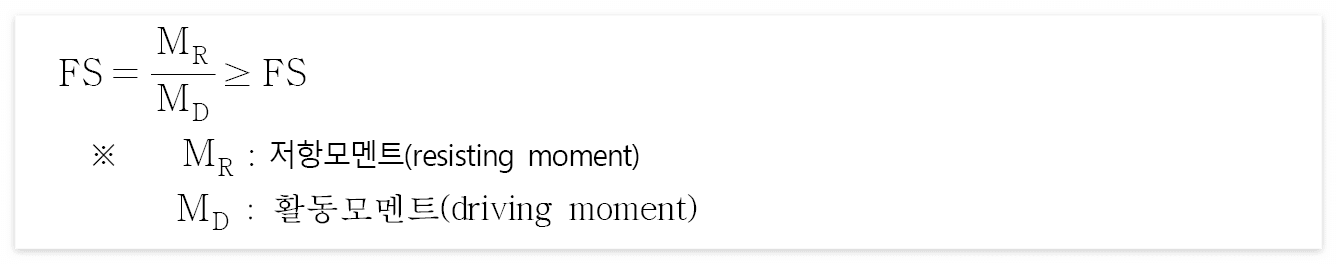

• 전도 안전성 : 전도의 검토는 콘크리트 옹벽에 작용하는 하중의 조합에 의해 작용모멘트와 저항 모멘트의 비율이 기준안전율 이상

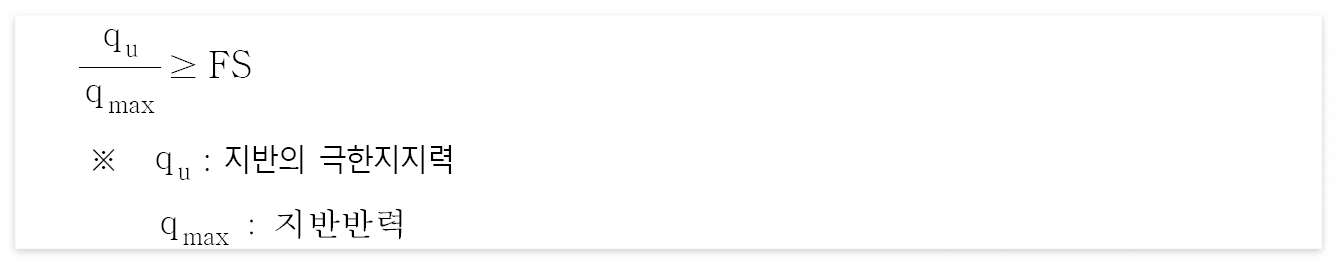

• 지지력 : 지지력 검토는 다음과 같이 콘크리트 옹벽 하부에 발생하는 지반반력(qmax)과 지반의 극한지지력(qu)의 비율이 기준안전율 이상이어야 하며 지반의 지지력 계산은 구조물설계기준(국토교통부)을 참고



출처 : 재해영향평가등의 협의 실무지침
