1. 기본방향

• 도로는 토지이용계획상 불투수율과 유출률이 높고, 오염물질 발생량도 많아 적극적인 관리가 필요한 지목이다. 그러나 개발사업의 도로계획은 교통영향평가, 광역 교통망 수립 등 상위 계획의 다양한 조건에 의해 결정되므로 LID 시설의 설치가 제한적이다. 따라서 토지이영계획 수립 단계부터 도로에서 발생하는 초기우수가 LID 시설로 유입될 수 있도록 도로면적, 형상 및 도로폭을 설정하는 것이 중요하다.
• 보도, 자전거 도로, 주차장 등 하중이 크지 않은 지표면은 투수블록 등 투수성 포장을 원칙으로 한다. 투수성 포장을 통과하여 유출되는 빗물은 침투시설, 녹지대 등을 거쳐 우수관으로 배제되도록 한다.
• 발생원인별 빗물처리과정은 도시된 절차를 기본으로 하되, 적용하는 대상 부지 또는 건축물 여건에 따라 처리과정을 가감할 수 있다.
• 기존 불투수면 주차장을 투수성 포장으로 개량하고자 할 경우 기존 포장면을 모두 제거하게 되면 폐기물 처리 및 공사비용 증가, 공기 연장 등이 우려되므로 목표하는 침투능이 확보 가능한 수준으로 기존 포장면의 일부 구간만을 제거하고 기존 포장면 상부에 투수성 포장을 실시하도록 한다. 이럴 경우 비용 절감 및 공기 단축이 가능할 뿐 아니라, 포장면이 주변 녹지대보다 높아져 포장면에서 유출된 빗물이 자연스럽게 녹지대로 유입되는 장점이 있다.
• 차도는 유출계수가 커 빗물의 유출량은 많은데 비해 적용 가능한 LID 기술요소가 제한적이기 때문에 빗물관리가 쉽지 않다. 도로에서 유출된 빗물은 가급적 주변 녹지대로 유입시켜 빗물의 침투를 유도하되 구배 등으로 인해 곤란한 결우 측구에 설치된 침투시설로 유입시킨다.
• 도로에서 유출되는 빗물을 주변 녹지대에서 처리하기 위해서는 충분한 폭의 녹지대가 필요하나, 기존의 식수대 폭원은 1.0~1.25m로 경계석 폭을 제외하면 0.65~0.90m 정도로 빗물의 침투와 저류가 곤란하므로 식수대 폭원을 1.5m 이상 상향조정하는 방안을 검토한다.

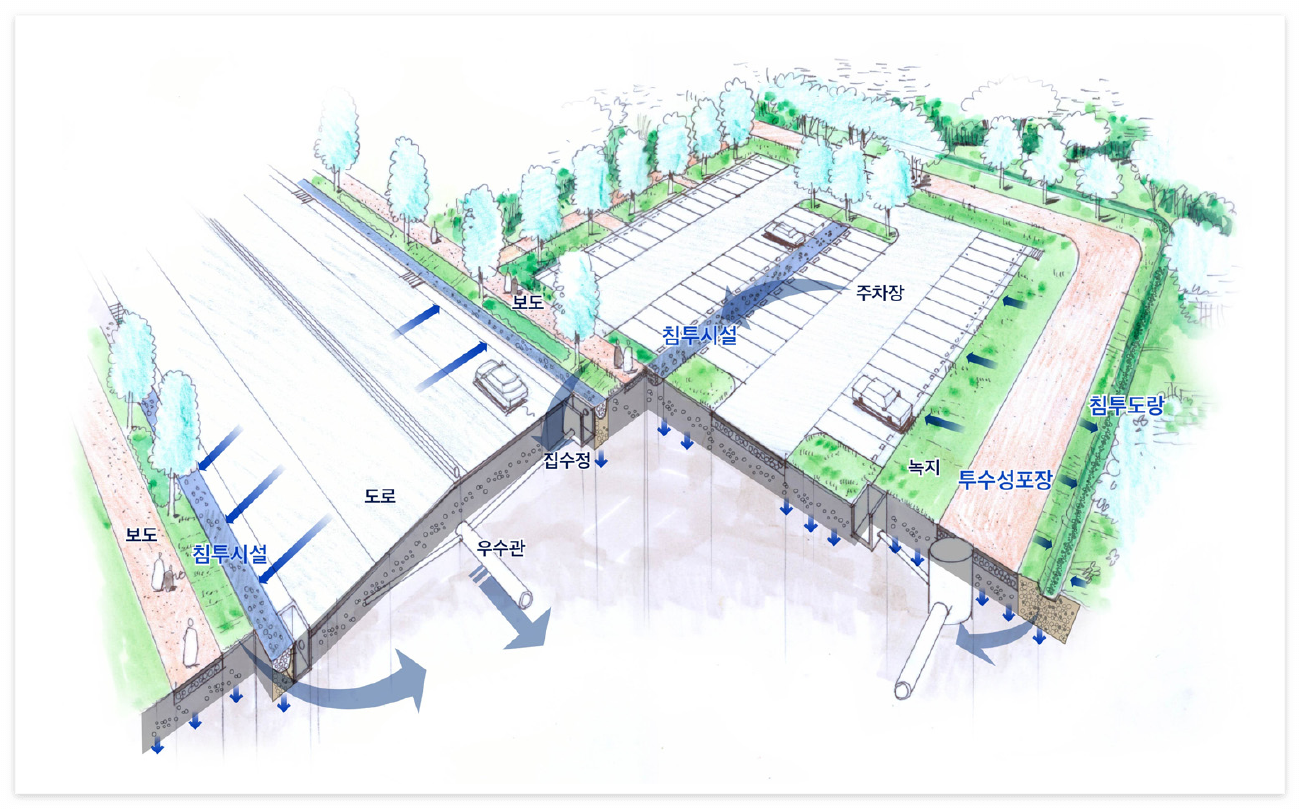

보도·차도·주차장의 LID 기법 적용의 기본방향

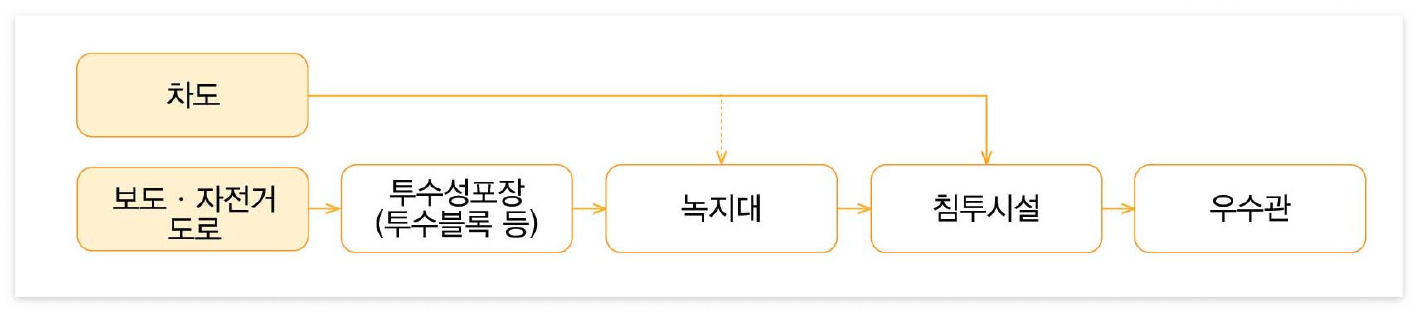

보도·차도·주차장 빗물처리 과정 개념도



2. LID 기법 적용방안

• 도로(보·차도) 및 주차장은 불투수면이 많고 고농도의 비점오염물질이 발생되므로 초기우수처리에 대한 검토가 이루어져야 한다.
• 도로(보·차도) 및 주차장은 유역면적에 비해 강우 유출량이 크므로 필요시 LID 기술요소에 월류관을 계획하여야 한다.
• 도로는 주변에 지장물이 많으므로 지하 매설물에 대한 검토가 우선 되어야 한다.
• 도로의 폭원에 따른 체계적인 접근이 중요하며 가급적 보도 식수대를 활용하되 곤란할 경우 침투빗물받이를 이용하여 처리한다.
• 교통영향평가에서 제시된 도로 구조령 들에 의한 구성요건을 검토하여야 한다.
• 도로변 측구는 기존 우수받이 대신 침투기능을 갖는 침투빗물받이 등을 활용한다.

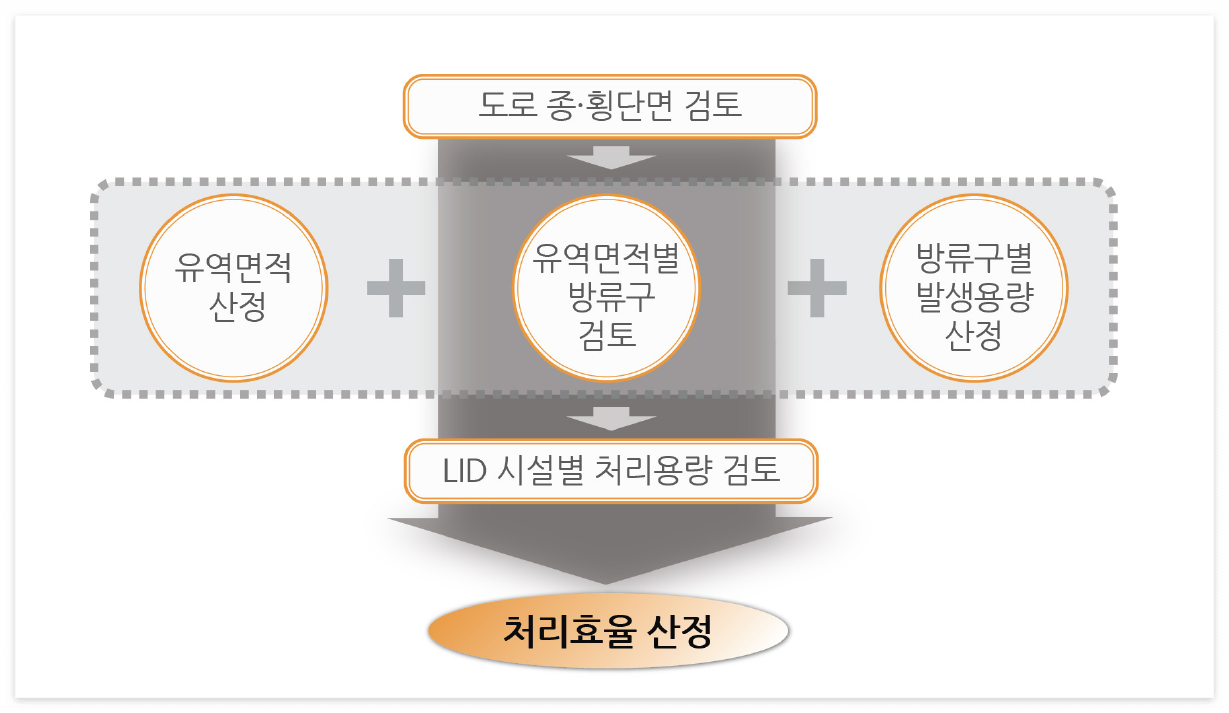

도로의 LID 기법 도입방안

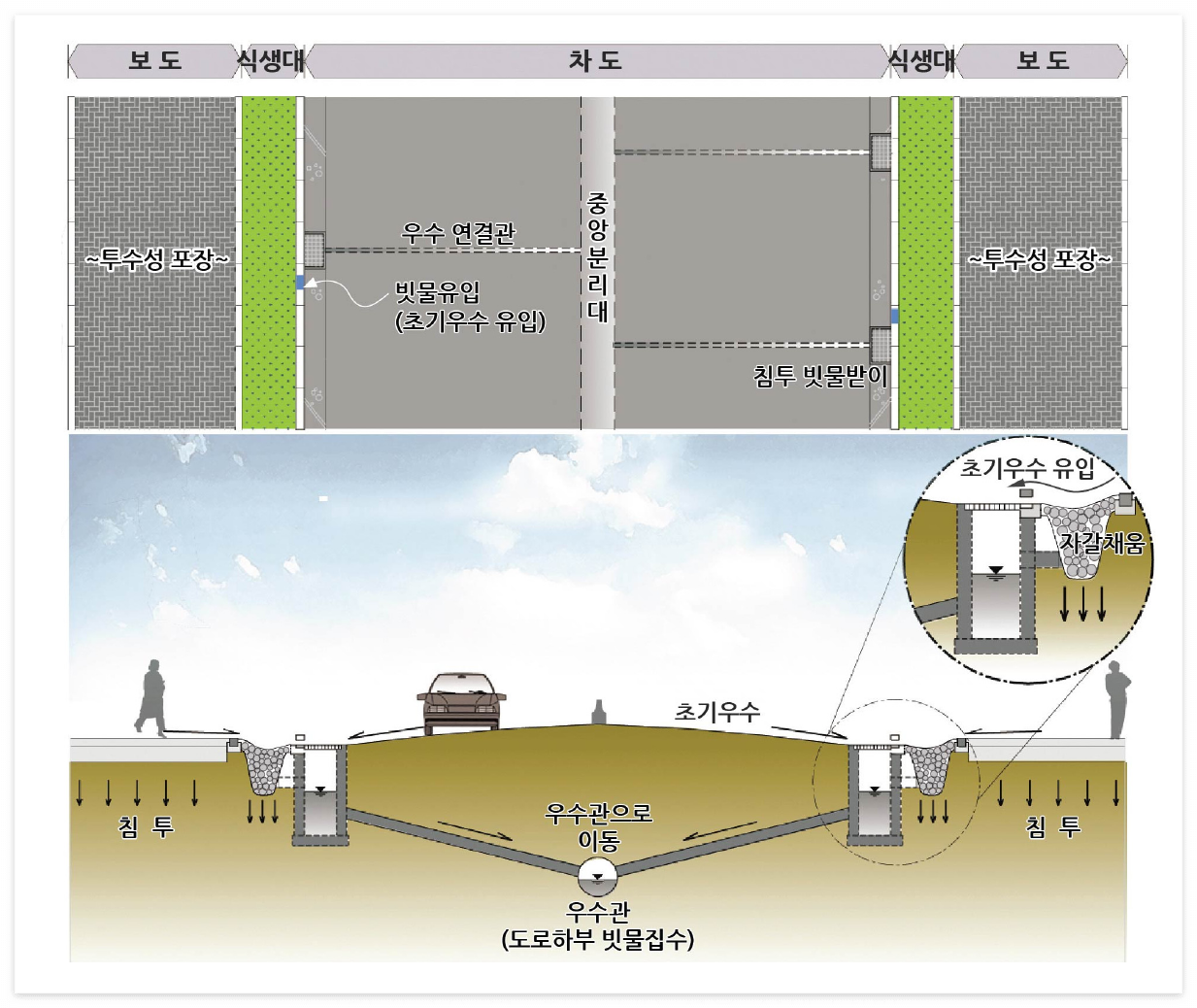

보·차도 LID 적용 상세 단면도



보도·차도·주차장에 적용 가능한 LID 기술요소

LID 기술요소	개념도	특징	적용위치
식생수로 (식생도랑)		- 도시열섬효과 예방 - 강우유출수 여과, 증발 - 심미성 향상 - 휴게공간 제공	보도 식수대 및 녹지대
침투빗물받이		- 비점오염 저감 - 유출저감 - 첨두유량 감소 - 지하수 함양	차도 빗물받이
투수성포장		- 유출수 지하침투 - 지하수 함양 - 도시열섬효과 예방	보도, 자전거 도로



3. 행복도시 6-4 생활권 사례

• 행복도시 6-4생활권의 경우 토지이용계획이 결정된 이후 LID 기법 반영이 검토되었기 때문에 도로에 적용할 수 있는 LID 기법은 침투빗물받이에 한정되었다. 따라서, 빗물관리 목표량 또한 소유역별 빗물받이를 기준으로 산정하였다.

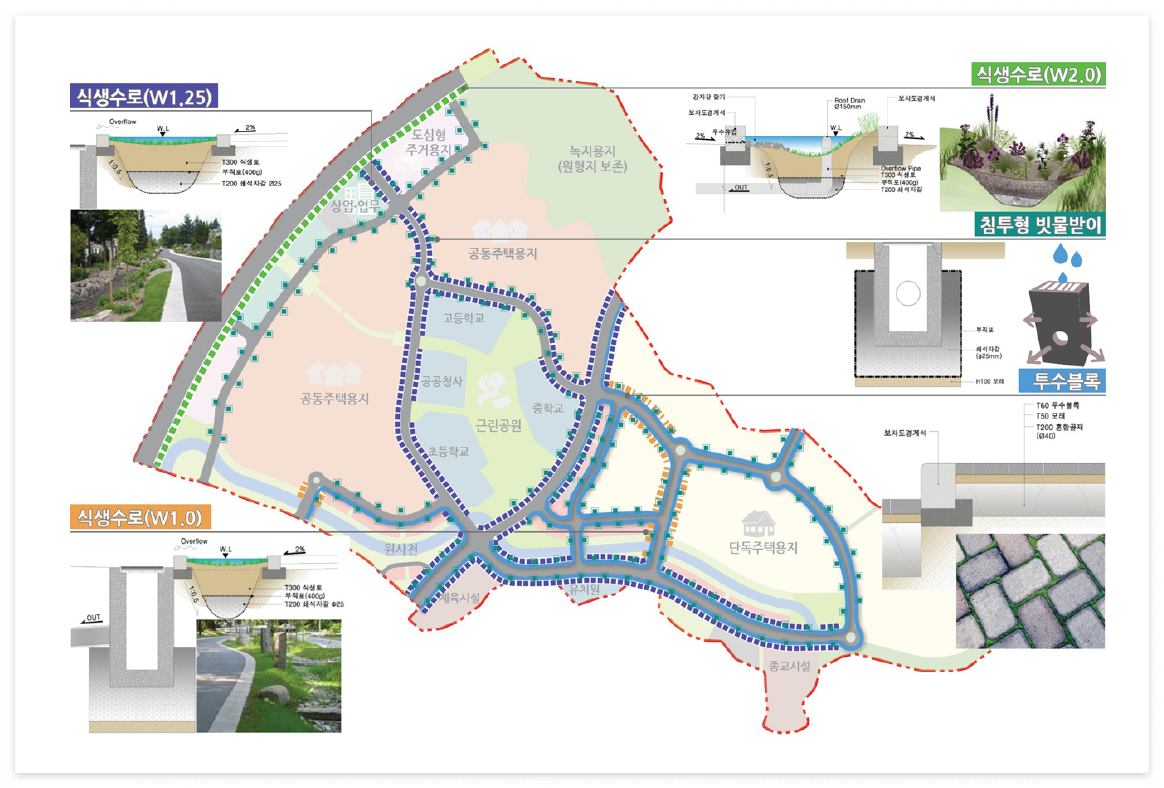

도로의 LID 기법 적용 사례(행복도시 6-4생활권)



도로의 LID 기술요소 규모 산정사례(행복도시 6-4생활권)

적용면적(㎡)	기술요소별 단위용량		기술요소 적용
	기술요소	단위용량(㎡)	수량	처리용량(㎡)
227,038	침투빗물받이	1.0	345개소	345
	투수성포장	0.25	2,800㎡	700
	식생수로	0.12	2,800㎡	336
합계	-	-	-	1,381

※ 빗물관리 목표량 : 7mm

※ 총 면적 248,797㎡ 중 불투수면적은 227,038㎡



출처 : 저영향개발기법(LID) 설계 가이드라인
