LID 기술요소 투수성 포장 설계기준

1. 개요

• 투수성 포장은 전면 투수포장과 부분 투수포장으로 구분되며, 전면 투수포장은 마사토, 모래, 자갈 등 자연골재를 물 다짐하여 조성한 자연골자 투수포장이나 투수소재를 이용해 포장면 전체를 투수가 가능하게 조성한 공간을 말한다. 부분 투수포장은 투수아스팔트, 투수콘크리트, 투수블록, 잔디블록, 틈새블록 등으로 구분되며 우수유출수의 유출저감 및 불투수층 비점오염저감 기능을 갖고 있으며 투수 포장체 하부에 자갈층과 토양층으로 구성되며 빗물을 지하토층으로 침투·저류 시키는 기술요소이다.

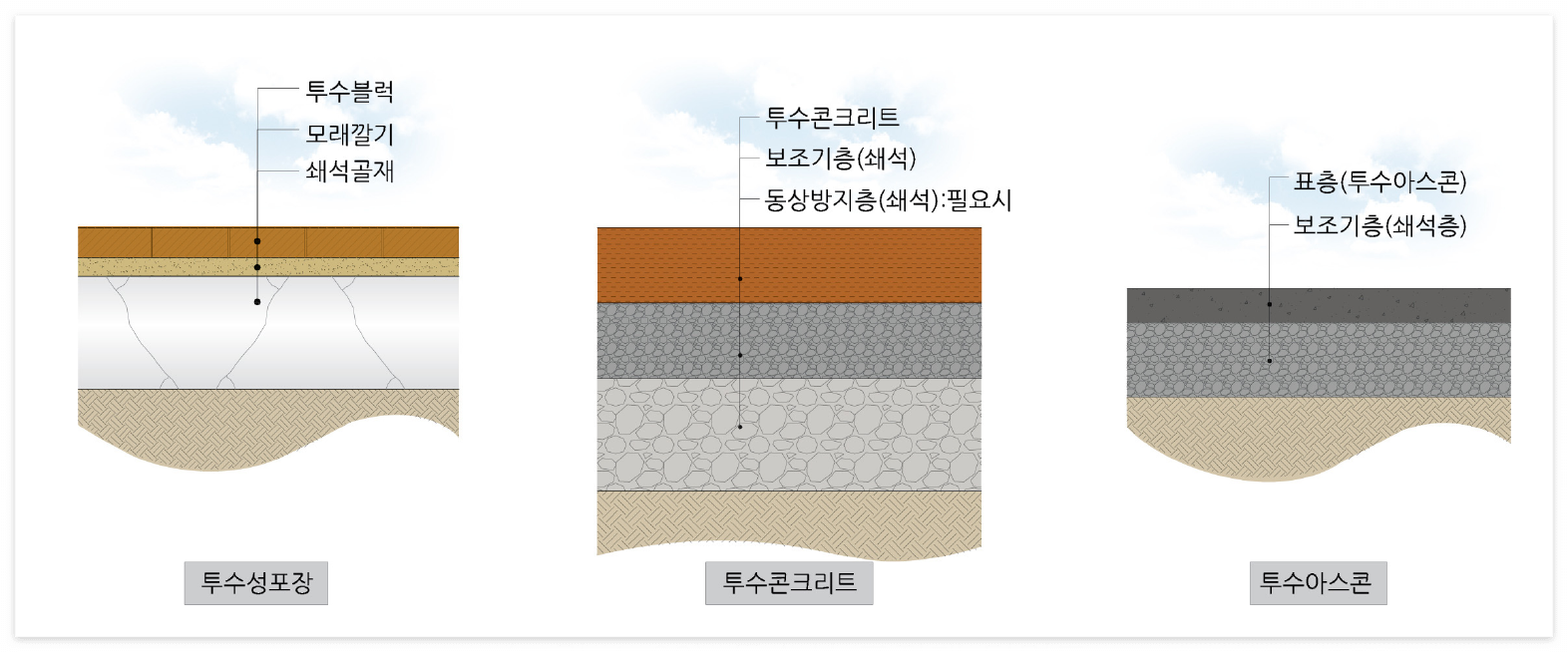

투수성 포장재 단면도



2. 적용 시 고려사항

• LID 기술요소 중 가장 많이 이용되고 있으나 시공 후 공극폐쇄 현상에 따른 기능저하로 인하여 많은 문제를 야기하고 있는 실정이다.
• 차도에 적용할 경우 내구성에 대한 문제가 발생되고 있어 주로 보도에 적용되고 있다.
• 투수 아스팔트 및 투수 콘크리트 포장은 품질시공이 어렵고 하자발생 등으로 투수성 포장에 대한 많은 연구와 개발이 절실한 상황이다. 주로 도로면에 적용성이 높으며 보도에 많은 적용을 하고 있는 기술요소이다.
• 전면 투수포장 : 공원, 녹지 지역, 수변구역, 기타 문화시설 공간 등에 적용
• 부분 투수포장 : 주차장, 도로의 보도, 기타 시설용지의 소규모 불투수층에 적용



3. 세부 설계기준

가. 일반적인 구조형식 기준

1. 침투시설에 적합한 토성 : 양토(loam), 사질양토(sandy loam), 양질양토(loamy sand)
2. 하부토양 침투율 : 13~210mm/hr
3. 최소 자갈층 두께 : 가급적 30cm 이상
4. 쇄석골재 : 25~40mm
5. 일반적으로 3일 이내(72시간 이내) 배수되도록 설계



나. 투수 콘크리트 포장(보도적용)의 구조형식 기준

1. 표층 : 투수 콘크리트층 6~10cm
2. 기층 : 쇄석골재 7~10cm, 투수계수(1×10^-2cm/sec 이상)
3. 모래층 : 3~5cm
4. 횡단경사 : 2%
5. 종단경사 : 12% 미만
6. 팽창줄눈 : 30m, 줄눈폭 20mm
7. 수축줄눈 : 5m 마다 설치
8. 주차장, 광장 등 폭이 5m 이상 되는 넓은 장소는 유공관 부설

투수 콘크리트 규격 및 품질

항목	설계기준강도 (재령 28일 압축강도)	굵은 골재 최대 치수	슬럼프	공극율	투수계수
규정	180kg/cm2	19mm	0~5cm	8% 이상	1.0×10-2cm/sec 이상



다. 투수아스팔트 콘크리트 포장(보도적용)의 구조형식 기준

1. 표층 : 투수아스콘층 5cm
2. 기층 : 쇄석골재 10cm, 투수계수(1×10^-2cm/sec 이상)
3. 횡단경사 : 2%
4. 종단경사 : 12% 미만

라. 전면 투수성 포장의 구조형식 기준

1. 마사토, 모래, 자갈 등 자연골재를 물다짐하여 조성한 자연골재 투수포장
2. 전면 투수성 포장의 두께 : 보도 60mm,  자전거 도로 70mm, 주차장 또는 광장 100mm 이상
3. 다짐을 고려한 설계 두께는 30% 상향, 투수성능은 초기 포장면의 80% 이하로 저하되지 않도록 유지보수 및 관리

투수아스콘 혼합물의 마샬시험 기준치

항목	안정도(kg)	흐름치 (1/100cm)	공극율(%)	포화도(%)	투수계수 (cm/sec)
규정	300 이상	20~40	9~12	40~55	1.0×10-2cm/sec 이상



마. 투수성 보도블록 포장(보·차도 적용)의 구조형식 기준

1. 규격 및 품질은 투수콘크리트 포장을 기준
2. 두께 : 보도 60mm, 차도 80mm
3. 보조기층 : 보도 10cm 이상(가급적 저류층을 확보하기 위하여 20cm 이상), 차도 20cm 이상
4. 모래층 : 3~5cm
5. 횡단경사 : 2%
6. 종단경사 : 12% 미만
7. 틈새블록 포장 : 포장재 사이 틈새는 10mm 이상(기타 사고석, 이형블록, 투수블록 등)

투수블록 형태에 따른 설계기준

블록종류		휨강도(MPa)	압축강도(MPa)	흡수율(%)	투수계수(cm/sec)
보통블럭		5.0 이상	32 이상	7~10 이하	-
투수블록	보도용	4.0 이상	25 이상	-	1.0×10-2ccm/sec 이상
	차도용	5.0 이상	32 이상	-

※ 비고 : 블록의 강도에 대한 성능은 휨강도를 기본으로 하며, 블록의 모양에 따라서 휨강도 시험이 불가능한 경우에는 압축강도로 성능을 판정할 수 있다.



투수지속성 등급별 투수계수

구분	1등급	2등급	3등급	4등급	5등급
투수계수 (mm/sec)	1.0 이상	0.5 이상~1.0 미만	0.1 이상~0.5미만	0.05 이상~0.1 미만	0.05 미만

※  투수지속성 기준 : 3등급 이상, 유색층의 두께는 8mm이상, 유색층에 사용할 모래의 조립률은 2.6 이상



바. 용량설계 기준

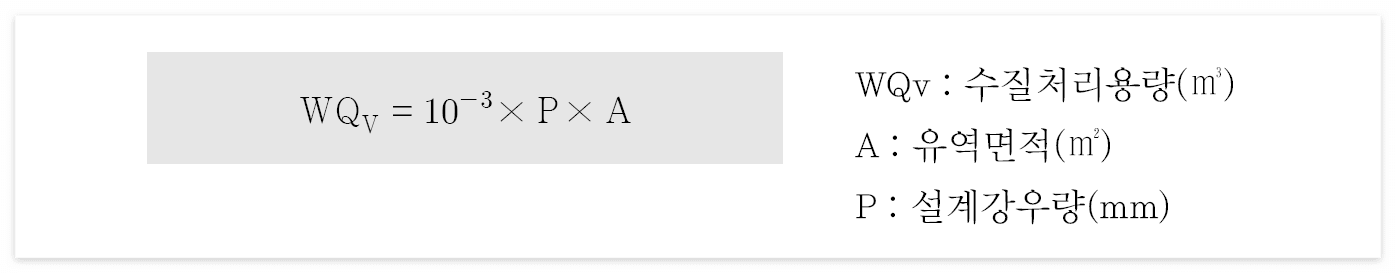

수질처리용량(WQv) 산정

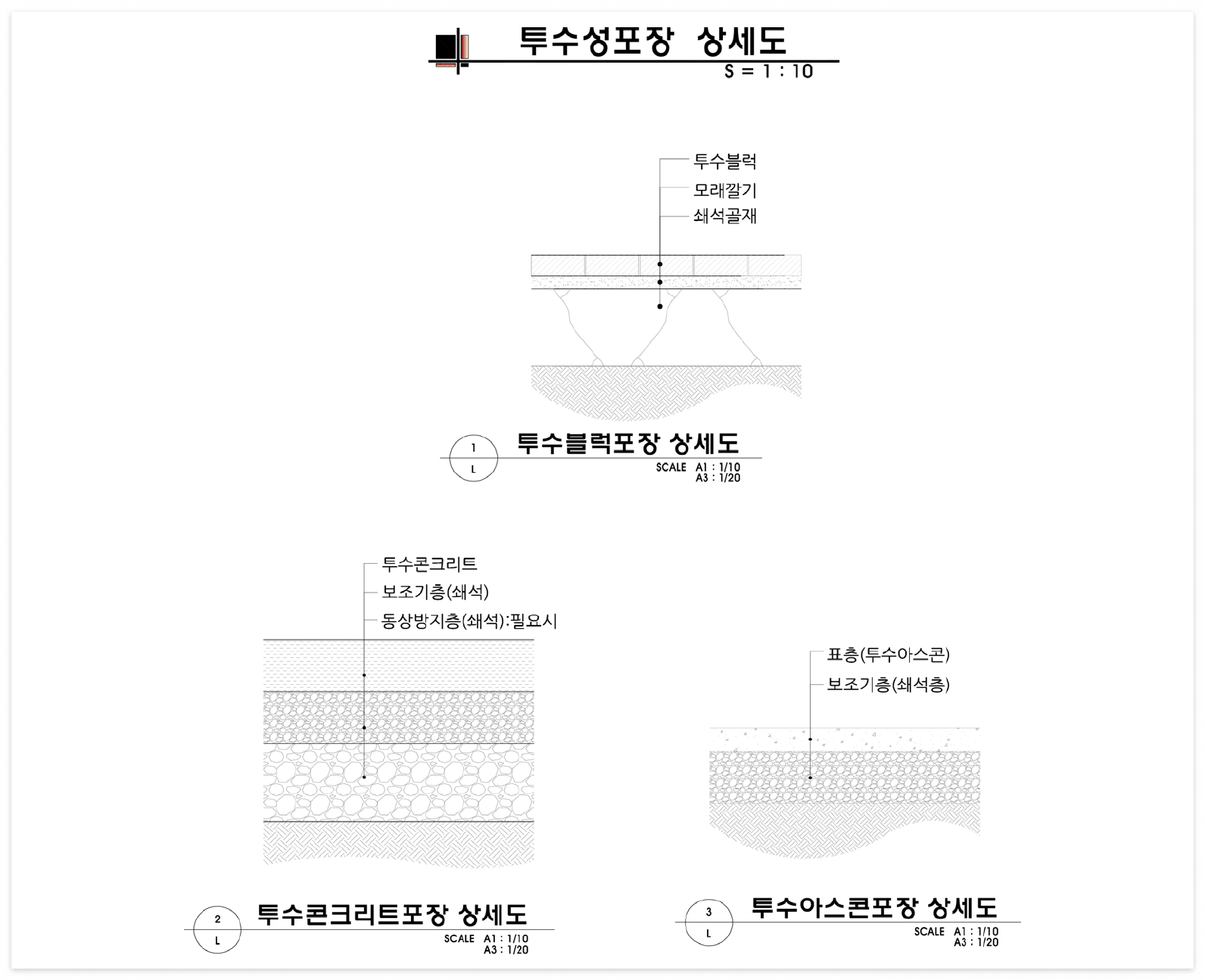

투수성포장 상세도



출처 : 저영향개발기법(LID) 설계 가이드라인
