지역외(Off Site) 저류시설

지역외 저류시설은 사용용도에 따라 크게 전용 및 겸용 조정지로 분류가능하다. 외국에서는 주로 조정지를 홍수방지와 우수유출로 인한 비점원 오염원을 줄이는 두 가지 목적을 동시에 달성할 수 있도록 설계하고 있으나, 국내에서는 오염원 경감에 관한 사항은 많은 연구가 필요한 실정이다.
지역외 저류시설은 해당배수구역의 우수유출저감기본계획 결과를 바탕으로 규모 및 위치를 결정하여 설치하여야 한다.



유출되는 우수를 유역말단에 집수, 저류 및 유출을 억제하는 것으로 다목적 유수지, 치수녹지 및 방재조절지 등을 들 수 있다. 이러한 저류시설은 우수유출량을 일괄적으로 처리하기 때문에 저류량이 많고, 기술적으로도 배수계획상의 신뢰성이나 안전도가 높은 유출저감 방법이라 할 수 있다. 형식에는 댐식, 굴착식, 지하식 등이 있다.



댐식은 작은 언덕의 골짜기 부분에 설치하는 방식이며, 굴착식은 주로 평탄지를 굴착하여 조정용량을 확보하는 것으로 우수유출이라는 단일 기능만을 목적으로 하는 전용조정지이다. 반면 지하식은 지하저류조, 매설관 등에 일시적으로 우수를 저류하는 조정지로서의 기능과 상부 토지의 유효활용을 도모하는 겸용 조정지이다.



이러한 지역외 저류시설은 단면적인 구성에 따라 단단면과 복단면으로 구분된다. 단단면 저류시설은 필요면적을 최소로 한다는 장점이 있는 반면도 토사 퇴적부가 광범위하다는 것, 습지 및 상시 홍수면이 넓기 때문에 관리공간이 넓다는 것이 문제가 된다. 복단면 저류시설의 경우는 2단 또는 여러 개의 단면으로 구성되며, 저단면은 상시 홍수 또는 높은 빈도의 홍수면으로, 고단면은 1년에 여러 번 또는 여러 해에 한차례 발생하는 홍수에 대응하도록 계획된다. 이에 따라 소요 면적은 커지지만 공원 등 공공용지와 겸용시킨다면 실질적으로 필요한 면적은 축소할 수가 있다.



지역외 저류시설의 구조형식에 따른 분류

형식	구조의 개념	특성

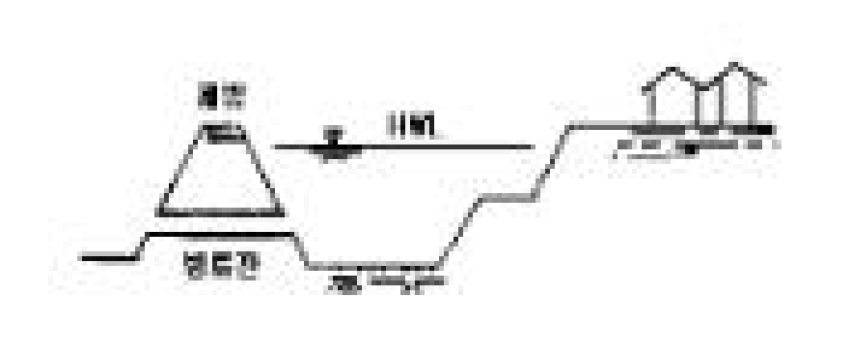

댐식 (제고 15m 미만)		주로 구릉지를 이용해 설치하는 방법으로 방재조절지나 유말조절지에서 댐식을 많이 이용한다.

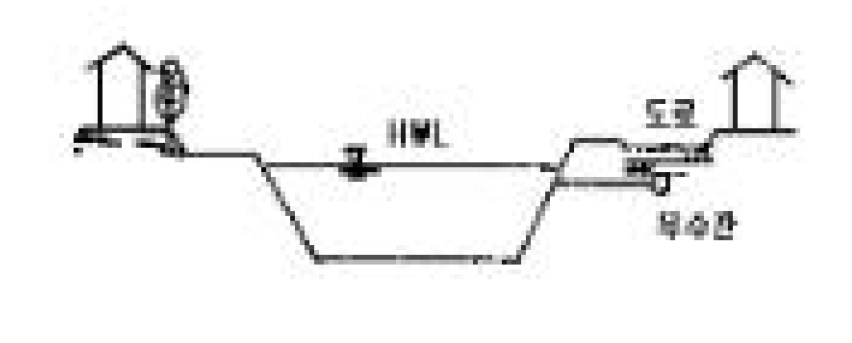

굴착식		평탄한 지역을 굴착하여 우수를 저류하는 형식으로 계획수위고(HWL)는 주위 지반고 이하이다.

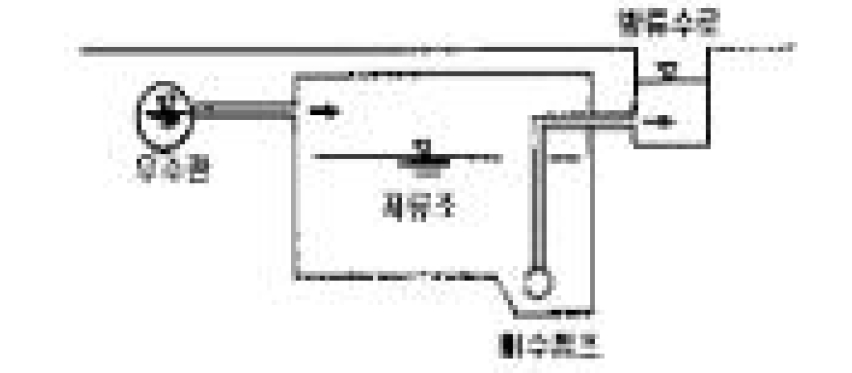

지하식		지하저류조, 매설관 등에 우수를 저류시키는 것으로써 연립주택의 지하에 설치한다.



전용 조정지

전용조정지는 건식저류지, 확장된 건식저류지 및 습지로 나누어지며, 각각에 대해 살펴보면 다음과 같다.

1. 건식저류지(Dry Pond)

건식저류지는 일반적으로 홍수가 일어나지 않도록 설계빈도로부터 발생되는 최대유량을 줄이기 위해 설계된 것이다. 그러나, 비점 오염원을 제거하는데 크게 효와적이지 못하다. 건식저류지는 저류시간이 짧기 때문에 대부분 미립자의 오염물들이 유출로 인해 가라앉을 만한 충분한 시간이 없고, 바닥에 가라앉는 것도 우기시 아주 쉽게 떠오른다. 건식저류지의 오염물 제거효과는 모든 오염물질에 대해 평균적으로 약 0~20% 정도인 것으로 알려져 있다.



반응형

2. 확장된 건식저류지(Extended Dry Pond)

지체방류방식으로 건식저류지의 방류구조를 바꾼 형식이며, 도시 우수출제어를 위한 최적관리수단의 하나로써 1년 빈도와 같이 작고 빈번한 우수를 대상으로 설계하는 방안이다. 확장된 건식저류지의 오염물제거효과는 얼마나 오래, 그리고 얼마나 많은 유출수가 저류되는 가에 의해 좌우된대. 일반적으로 부유물질과 같은 미립자의 오염물에 대해서는 40~70% 정도의 높은 제거효과를 보이고 있지만, 영양물질 등과 같은 용존 오염물질에 대해서는 제거효과가 아주 낮다.

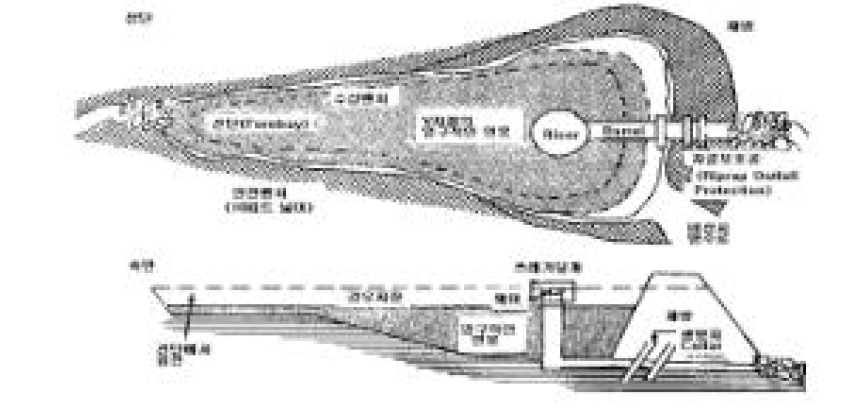

다용도 건식 저류지 개념도



3. 습지(Wet Pond)

습지는 물을 영구적으로 보유하여 미립자의 오염물질이 가라않도록 하고, 용존 오염물질 등을 생물학적으로 제거 혹은 다른 감소과정을 통해 없애도록 하는 방안이다. 홍수시는 초과되는 홍수량을 축적하는 저수지 역할을 하고, 늪의 식물들이 물의 흐름을 지연 시켜서 하천유량의 극심한 변화를 막고, 홍수발생을 완화시킨다.(홍수가 발생할 경우 습지 1ha는 120mm의 수심을 저류시킨다.) 자연습지는 댐이나 저수지, 관개시설을 줄일 수 있는 경제적인 효과가 있으며, 비교적 안정된 양으로 유출되어서 생활용수나 농업용수 또는 공업용수로도 이용가능하다. 또한 호소 등에 큰 문제로 대두되고 있는 부영양화를 억제한다. 습지는 질소와 인을 축적하여 수질을 개선한다. 그 때문에 습지를 유지하면 배수처리 시설을 건설할 필요성이 줄어들며, 소규모 생활 폐수의 처리에 이용할 수 있다. 습지에 대해 부유물질에 대한 제거효과는 50%~90% 이며, 영향물질에 대해 40%~60%, 아연에 대해 40%~50% 라고 알려져 있다.

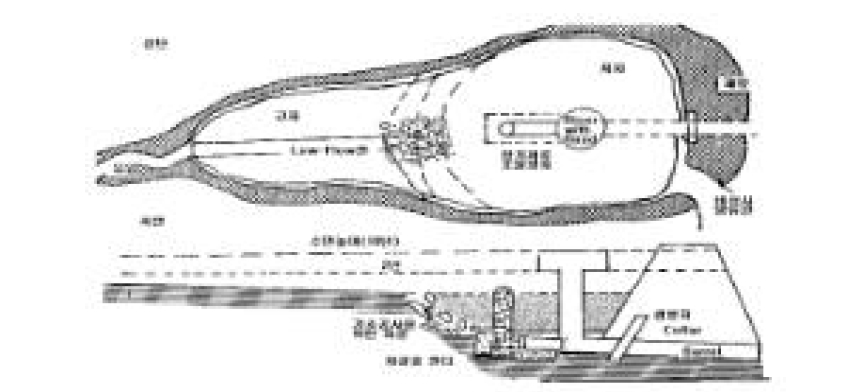

습지의 개념도



겸용조정지

겸용조정지에는 연못저류와 지하저류 및 지하공간 저류 등이 있다.

1. 연못저류

보통 지표면에 설치되는 저류지로 비교적 대용량이며 상시 저수하고, 그 크기는 작은 호수나 공원 등의 연못에 가깝다. 시설의 설계는 지가, 자연상황, 공간의 이용가치, 경관, 지형, 기후 그 이외의 지역특성에 따라 변하는 것으로 주로 수경 및 레크레이션 시설로서 이용하고 있다. 그러므로 수변을 즐기는 사람들의 안정성을 유의할 뿐 아니라 저류수질을 양호한 상태로 유지할 수 있도록 하여야 한다.



2. 지하저류

지하저류는 저류시설을 지하에 설치한 것으로 지하부를 주차장, 공원 등 다른 용도로 이용할 수 있도록 구조화한 것으로 지가가 비싼 시가지 계통에 설치하는 것이 일반적이다.



3. 건물지하저류

크게는 지하저류로 분류되는 방법으로 홍수다발구역인 고밀도 주택가에서 사용하는 방법이라 할 수 있다. 이 시설은 주로 고층주택 및 큰 건물 등의 건물 지하공간을 이용하여 설치하는 것이 유리하다.



출처 : 우수유출저감시설의 종류·구조·설치 및 유지관리 기준
