사전 설계검토 유의사항(토질 및 기초, 공법의 선정)

사전 설계검토 유의사항(토질 및 기초, 공법의 선정)

1. 토질 및 기초

• 교량 등의 구조물이 위치한 구간에는 지반조사(시추조사, 실내토질시험 등)를 실시하여 산정한 지반정수를 사용
• 설계 예측치의 보완 및 실측치에 대한 자료를 얻기 위해 계측시설 반영(연약지반, 흙막이 가시설 등)

사전 설계검토 지적 사례
- 형식적이고 부실한 지반조사로 교량 등 구조물의 지지력 및 침하량 계산 누락
- 지반조사와 시험을 통해 지반정수를 산정하였으나 설계에는 경험값 사용

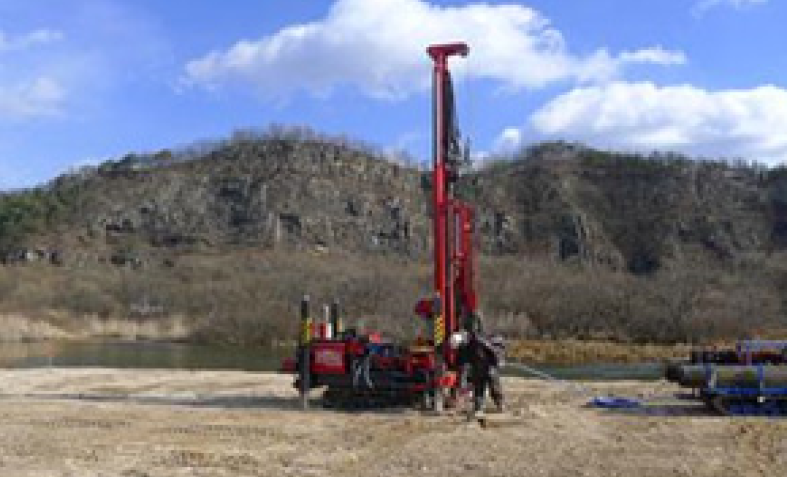

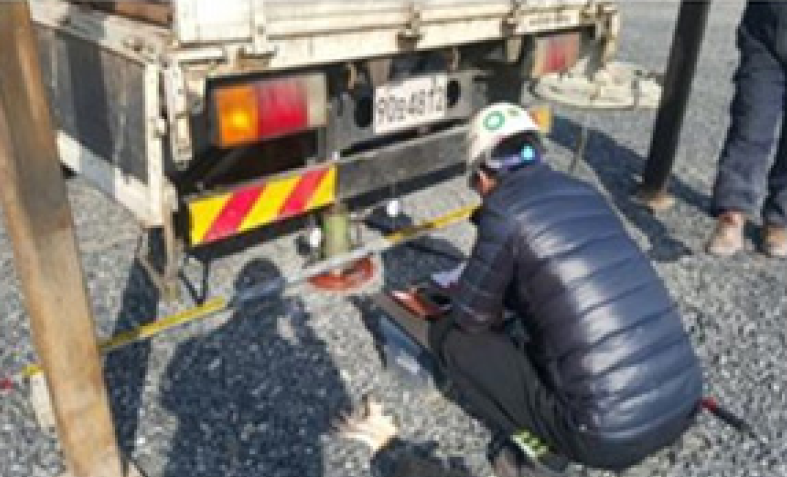

지반(시추) 조사	지반 재하시험



2. 공법의 선정

• 각종 공법을 선정할 경우 다른 공법과의 비교를 통해 객관성을 유지하고 적용사유와 구체적인 시공계획을 제시
• 경제성을 비교할 경우 비슷한 종류의 공법을 비교하여야 하나 값이 저렴한 전혀 다른 공법과의 비교는 지양
• 방재신기술 인증 또는 우수공법·제품 등을 검토
• 장비 진입, 작업 공간 등 현장여건을 감안하여 시공성이 유리한 공법 선정
• 호안은 구간별 유속 및 소류력에 따라 적용 가능한 공법을 각 구간별로 선정하고 장·단점 비교를 통해 선정
• 암반, 토사, 혼합, 복합비탈면에 따라 붕괴 양상이 다르므로 각각의 형태에 맞는 공법을 검토하고 공법을 비교할 경우 객관성 유지
• 특허 및 신기술 공법심의 의견 및 결과를 반영하였는지 여부

사전 설계검토 지적 사례
- 특허 및 신기술 비교시 개략공사비와 실제 설계공사비와 큰 차이 발생 오류
- 호안의 경우 짧은 구간 내 다양한 호안공법 적용으로 연속성 결여 오류

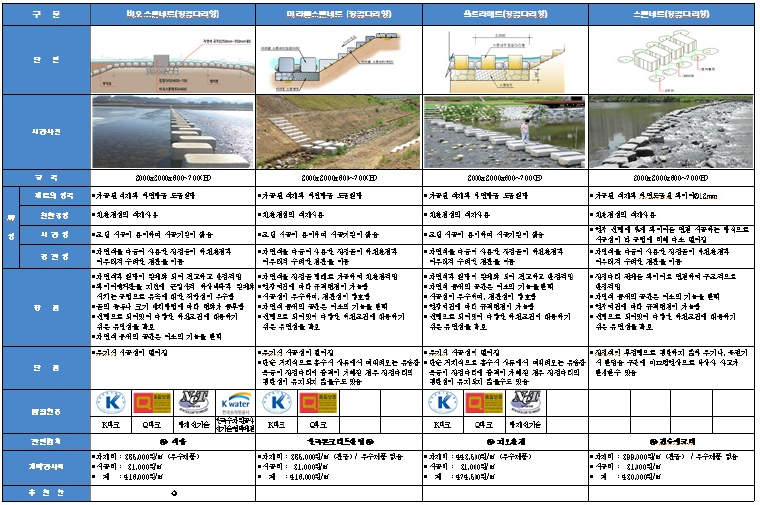

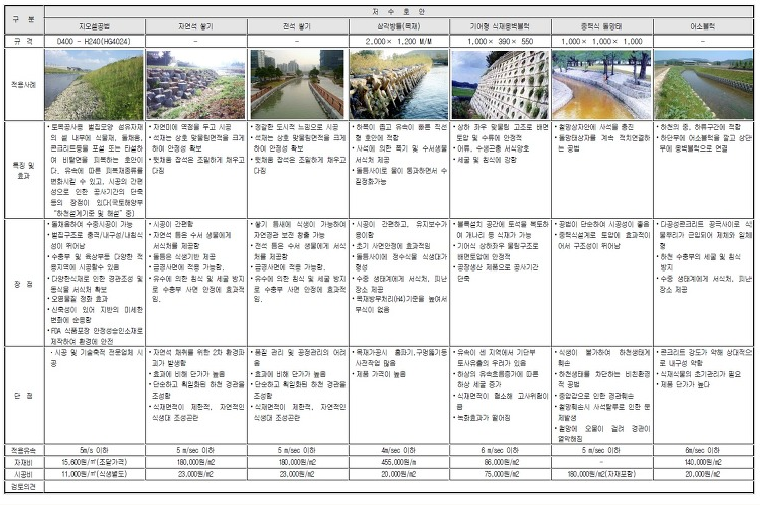

징검다리 공법 비교표	호안 공법 비교표



출처 : 재해예방사업 사전 설계검토 유의사항
