재해예방사업 사전 설계검토 유의사항(배수펌프장, 교량)

재해예방사업 사전 설계검토 유의사항(배수펌프장, 교량)

1. 배수펌프장(빗물펌프장)

• 방류하천의 외수위를 검토하여 펌프장 용량과 자연방류량 결정
• 유수지의 계획홍수위는 침수지역의 최저 지반고보다 낮게 설정하여 유역 내 침수피해 방지
• 유수지는 건조 상태를 유지할 수 있도록 바닥에 배수로 설치
• 계획배수량을 기준으로 펌프의 최고 효율점 부근에서 운전되도록 계획하고 용량, 유지관리 및 건설비용 등을 종합적으로 비교하여 결정
• 배수펌프는 기계적인 결함 등을 고려하여 최소 2대 이상 설치
• 유역 내 고지배수가 가능한 구역은 고지배수로 계획을 검토
• 기존 배수문 인근에 펌프장을 설치할 경우 기존 배수문을 자연방류 및 강제 배수구로 활용할 수 있는지 검토

사전 설계검토 지적 사례
- 유수지내 전구간 강성호안 설치로 공사비 과다 적용
- 유수지 바닥고가 지하수보다 낮은 경우 차수시설 미설치
- 고지배수로 설치 등의 배수펌프장 용량 감소방안 검토 미흡
- 배수펌프장의 자연유출부 세굴안정성 검토 미흡
- 급류부에는 낮은 단차를 두거나 감쇄공을 두며, 종점부는 감쇄공 설치 검토

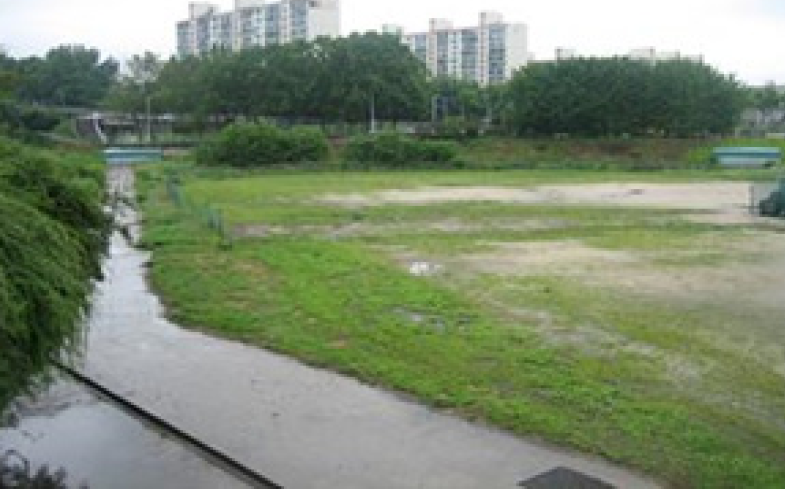

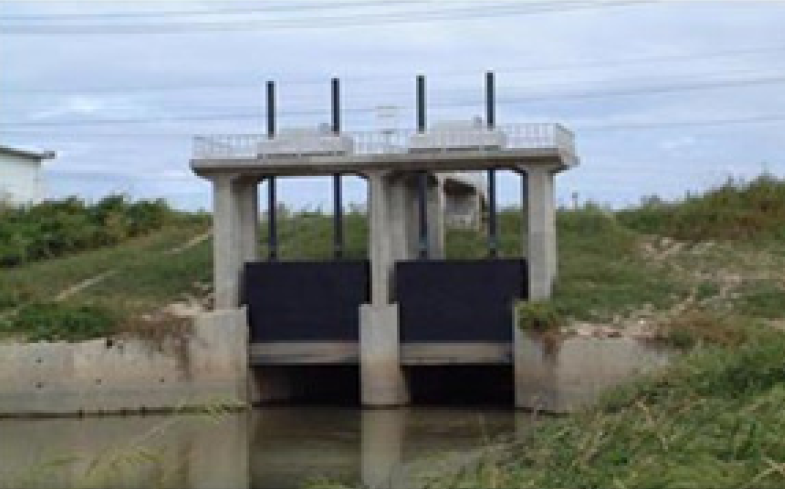

유수지 바닥 배수로 설치	기존 수문 활용 가능성 검토



반응형

2. 교량

• 구조적 안전성, 시공의 확실성, 경제성, 용이성, 시급성, 경관성, 유지관리 등을 종합적으로 평가하여 공법 선정
• 유지관리는 받침 및 신축이음장치에서 발생하므로 이를 줄일 수 있는 교량 설치 등 검토 여부
• 홍수량, 홍수위, 관리용 도로, 하천 정비계획, 유수방향, 하상경사, 시공 가능 기간 등을 반영하여 계획
• 유사 규모의 교량을 여러 개 설치할 경우 장비 및 자재수급을 고려하여 검토
• 신설 또는 확장된 관리용 도로를 이용할 수 있을 경우 교량 설치 최소화 검토
• 교량의 하단 높이는 계획홍수위에 여유고를 더하여 설정
• 농로, 마을진입도로, 소하천 관리도로 등의 교량은 적절한 등급과 폭을 결정하고 적용근거 제시(일괄적인 1등교 설계 지양)
• 기존 교량의 능력을 검토하여 존치, 철거, 확장, 교체 등 검토
• 교량 기초는 시추조사가 반영된 지지력과 침하량 검토 여부

사전 설계검토 지적 사례
- 현장 여건을 감안한 구조물 설치 필요성 검토 누락(교량, 피암터널 등)
- 교량의 홍수위, 형하공간에 대한 검토 누락 및 오류
- 교량의 등급, 연장 및 경간장, 폭원에 대한 검토 누락 및 오류
- 적용 구조물의 내진 등급에 대한 검토 누락 및 오류
- 구조물의 선정 경위 누락 및 특별한 사유 없이 고가의 구조물 적용
- 노면배수를 고려하지 않은 종단계획(종단선형 Level 계획)
- 교면 포장공법 선정 검토 누락 및 오류
- 부대시설물 선정 경위 누락 및 고가의 교명주 사용
- 교량, 배수펌프장, 피암터널 등 시추조사 결과 미반영
- 공사 중 교통처리 계획 누락

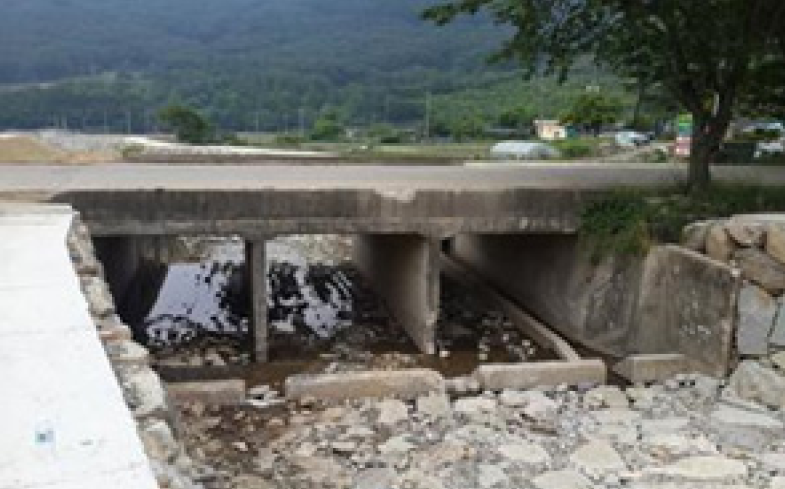

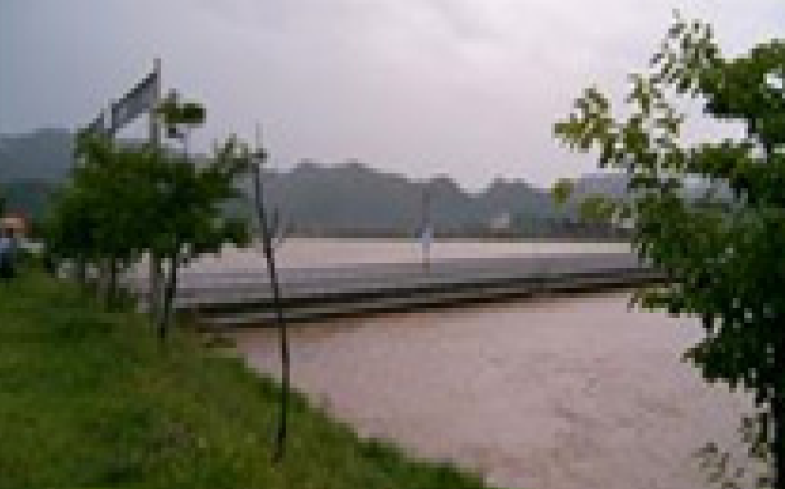

기존 노후교량 철거 검토	교량 하단 높이의 계획홍수위 여유고 부족



출처 : 재해예방사업 사전 설계검토 유의사항
