소규모 공공시설 데이터베이스 구축

1. 개요

• 다수의 소규모 공공시설을 효과적으로 정비 및 관리하기 위해 소규모 공공시설의 도형자료와 속성자료를 연결하여 효율적인 검색을 도모함과 동시에 지리적인 공간을 파악할 수 있도록 한다.
• 소규모 공공시설 현장실태조사를 효율적으로 수행할 수 있도록 모바일 현장조사 지원시스템 구축과 현장실태조사 결과를 효율적으로 정리 보관 활용 할 수 있는 Web 기반 관리시스템 구축에 필요한 기초자료를 제공하고자 한다.



2. 기초자료 구축

가) 소교량

1. 점형으로 시설물을 입력한다.
2. 소교량 대장(시행규칙 별지 제1호 서식)을 입력한다.
3. 기존 구조물도 취득이 가능한 경우 평면도, 단면도, 입면도와 사진을 매칭(전경 사진)하여 입력하고, 취득이 곤란한 경울 구조물사진으로 대체한다.
4. 교량명칭은 리명을 기준으로 0001, 0002, 0003, 0004 순으로 표기한다(ex 군자리_소교량0001, 해당 세천명, 농로명, 마을진입로명 추가표기)
5. 현장조사 시 확연히 들어나는 손상 및 결함 상태를 대장 속성에 입력한다.
6. 육안상 위험 소교량으로 판단되는 경우 위험도 평가표를 작성한다.



나) 세천

1. 선형으로 시설물을 입력한다.
2. 세천 대장(시행규칙 별지 제1호 서식)을 입력한다.
3. 폭, 연장 입력 및 시/종점 사진을 매칭하여 입력한다.
4. 세천 명칭은 리명을 기준으로 하고 배수로는 「들」명이 들어가도록 하며 0001, 0002, 0003, 0004순으로 표기한다.(ex 군자리_세천0001, 세천구간내 소교량, 취입보, 낙차공 추가표기)



다) 취입보

1. 점형으로 시설물을 입력한다.
2. 취입보 대장(시행규칙 별지 제1호 서식)을 입력한다.
3. 기존 구조물도 취득이 가능한 경우 평면도, 단면도, 입면도와 사진을 매칭(전경 사진)하여 입력하고, 취득이 곤란한 경우 구조물 사진으로 대체한다.
4. 취입보 명칭은 리명을 기준으로 0001, 0002, 0003, 0004 순으로 표기한다.(ex 군자리_취입보_0001, 해당 세천명 추가표기)



라) 낙차공

1. 점형으로 시설물을 입력한다.
2. 낙차공 대장(시행규칙 별지 제1호 서식)을 입력한다.
3. 기존 구조물도 취득이 가능한 경우 평면도, 단면도, 입면도와 사진을 매칭(전경 사진)하여 입력하고, 취득이 곤란한 경우 구조물 사진으로 대체한다.
4. 낙차공 명칭은 리명을 기준으로  0001, 0002, 0003, 0004 순으로 표기한다.(ex 군자리_낙차공_0001, 해당 세천명 추가표기)



마) 농로

1. 선형으로 시설물을 입력한다.
2. 농로 대장(시행규칙 별지 제1호 서식)을 입력한다.
3. 폭, 연장 입력 및 사진을 매칭(시/종점 사진)하여 입력한다.
4. 농로 명칭은 리명을 기준으로 0001, 0002, 0003, 0004  순으로 표기한다.(ex 군자리_농로_0001, 농로 구간내 소교량 추가표기)



바) 마을진입로

1. 선형으로 시설물을 입력한다.
2. 마을진입로 대장(시행규칙 별지 제1호 서식)을 입력한다.
3. 폭, 연장 입력 및 사진을 매칭(시/종점 사진)하여 입력한다.
4. 마을진입로 명칭은 리명을 기준으로 0001, 0002, 0003, 0004 순으로 표기한다.(ex 군자리_마을진입로_0001, 마을진입로 구간내 소교량 추가표기)



3. 정위치 및 구조화 편집

가) 개요

① 정위치 편집

• 정위치 편입이란 새로이 측량된 도면을 기존 수치지도와 병합함에 있어서 그 정확성을 담보하는 일련의 데이터 통합 구축과정을 의미한다.
• 소규모 공공시설 현장실태조사를 통해 조사된 소규모 시설을 기존 국가지리정보시스템(N-GIS)이나 수치지도(1/1,000, 1/5,000, 1/25,000) 등에 도면(좌표)과 속성정보를 입력하는 일련의 과정이다.
• 이러한 정위치 편집과정은 측량 등으로 보완된 데이터의 정확한 도면병합뿐만 아니라 레이어 코드 등의 속성코드를 통합하는 과정과 기록된 텍스트의 정위치 입력 등도 이 범주에 포함된다.



② 구조화 편집

• 구조화 편집이란 데이터간의 지리적 상관관계를 파악하기 위하여 정위치 편집된 지형지물을 기하학적 형태로 구성하는 작업을 말한다.
• 소규모 공공시설 도형자료(좌표)에 속성자료를 연결하여 이 관계를 일정한 포맷으로 표현하여 효율적인 검색을 도모함과 동시에 지리적인 공간 파악을 하는데 있다.

반응형

나) 소규모 공공시설 정위치 편집

1. 소규모 공공시설의 정위치 편집은 측량성과를 표준의 코드 등을 이용하여 신슈로 입력하거나 기존의 소규모 공공시설을 수정 보완하는 작업을 말한다.
2. 정위치 편집 작업은 행정구역 단위로 하고, 표준코드 및 심볼을 사용하여야 한다.
3. 입력이 완료되었을 때에는 다음 사항을 점검하여야 한다.

• 소규모 공공 시설의 누락 여부
• 시설물 입력의 적정 여부
• 면형시설물의 연결상태 적정 여부
• 각 시설물별 코드 분류의 적정 여부



다) 소규모 공공시설 구조화 편집

1. 소규모 공공시설의 구조화 편집이라 함은 정위치 편집된 소규모 공공시설물의 상호 상관 관계를 유지하기 위하여 공간 및 속성데이터를 편집하는 작업을 말한다.
2. 정위치 편집 및 작성된 속성화일은 소규모 공공시설 관리 업무에 활용 할 수 있도록 수치지도의 형태로 해당 시설과 속성항목을 명확하게 연결하여야 한다.
3. 구조화된 편입은 정위치 편집된 소규모 공공시설의 필요한 대상을 점·선·면 으로 편집하여 작성하여야 한다.



라) 구조화 설계서 목록

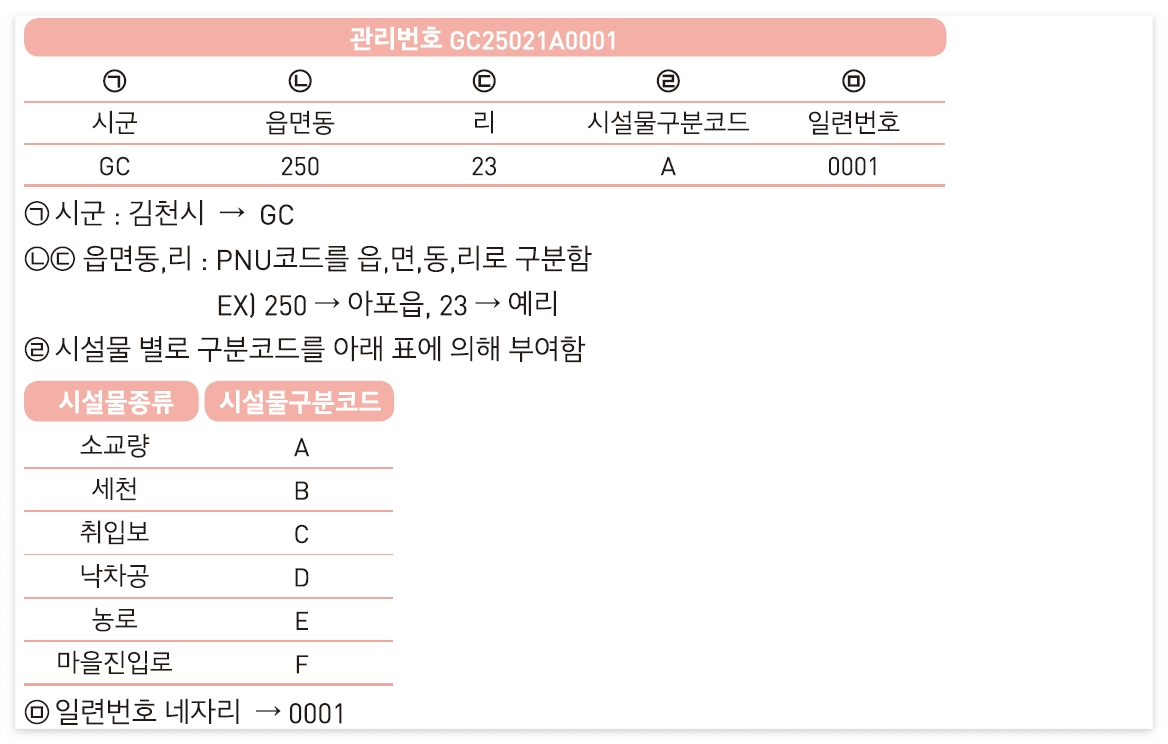

마) 관리번호 부여

관리번호는 아래와 같이 사용하며 각각의 코드를 조합하여 하나의 관리번호로 사용한다.



출처 : 소규모 공공시설 실태 조사 지침
